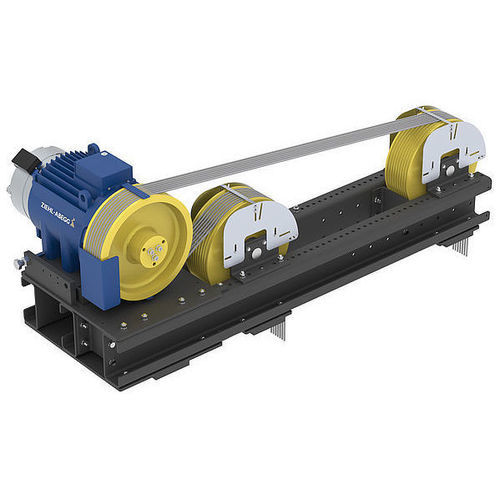

机架 ZAframe

概述
从改造项目到新建解决方案，ZIEHL-ABEGG 的 ZAframe 机架覆盖广泛的电梯应用领域。通过绳索间距的可变调节，机架在改造项目中可利用现有天花板开口。专为 ZIEHL-ABEGG 驱动开发的机架完善了驱动系统。交付范围内包含振动隔离件，以确保低振动和平稳运行。

适配板 / 适配导轨 / 电机支架

• MP400：用于 ZAtop SM190.11B – SM200.45E 的适配板
• MP550：用于 ZAtop SM210.60B – SM250.80D 的适配板
• MP6000：用于 ZAtop SM210.70B – SM250.80D 的适配板
• MP3300：用于 ZAtop SM190.11B – SM200.45E 的适配导轨
• MH6000B：用于 ZAtop SM210.70B – SM250.80D 的电机支架

平架

• MF2800：适用于 ZAtop SM190.11B – SM200.30D 的平架；最大静载荷：2850 kg；绳索间距可调：大于牵引轮直径
• MF4000：适用于 ZAtop SM200.40E – SM200.45E 的平架；最大静载荷：4000 kg；绳索间距可调：大于牵引轮直径
• MF6000：适用于 ZAtop SM250.45B – SM250.80D 的平架；最大静载荷：6000 kg；绳索间距可调：大于牵引轮直径

提升架

• MH3000A：适用于 ZAsyn2 SM500.12 – SM500.16 的提升架；最大静载荷：3000 kg；绳索间距可调：490 mm – 850 mm，20 mm 递增
• MH4000：适用于 ZAtop SM200.15D – SM200.45E 的提升架；最大静载荷：4000 kg；绳索间距可调：420 mm – 1280 mm，20 mm 递增
• MH6000B：适用于 ZAtop SM210.70B – SM250.80D 的提升架；最大静载荷：4485 kg – 6000 kg；绳索间距可调：540 mm – 1320 mm，20 mm 递增

S-wrap 框架

• MS4000：适用于 ZAtop SM200.15D – SM200.45E 的 S-wrap 框架；最大静载荷：4000 kg；绳索间距可调：400 mm – 1200 mm，40 mm 递增
• MS8000B：适用于 ZAtop SM250.45B – SM250.80D 的 S-wrap 框架；最大静载荷：最高可达 8050 kg；绳索间距可调：480 mm – 1440 mm，40 mm 递增

塑料包覆绳索用框架

• MK2850B：用于 ZAtop SM132.21/BS – SM200.30D 的塑料包覆绳索框架；最大静载荷：2850 kg；绳索间距可调：420 mm – 1200 mm，40 mm 递增
• MK2850B Retrofit：用于 ZAtop SM132.21/BS – SM200.23D 的塑料包覆绳索框架；最大静载荷：2850 kg；绳索间距可调：420 mm – 1200 mm，40 mm 递增
• MK4850A：用于 ZAtop SM205.40A – SM205.45A 的塑料包覆绳索框架；最大静载荷：4850 kg；绳索间距可调：540 mm – 1280 mm，40 mm 递增

附加说明

• 提供多种机架设计以满足不同客户需求：S-wrap、钢丝绳用提升架、塑料包覆绳索专用版本和平架。
• 机架通过可变绳索间距设计，可在改造项目中使用现有天花板开口。
• 交付范围内包含振动隔离件，确保低振动和平稳运行。
• 机架与 ZIEHL-ABEGG 电梯驱动配套开发，完善驱动系统。

技术规格

• 系列名称：ZAframe
• 可用类型：适配板 / 适配导轨 / 电机支架；平架 (MF2800, MF4000, MF6000)；提升架 (MH3000A, MH4000, MH6000B)；S-wrap 框架 (MS4000, MS8000B)；塑料包覆绳索用框架 (MK2850B, MK2850B Retrofit, MK4850A)
• 最大静载荷范围：根据型号从 2850 kg 到 8050 kg 不等
• 绳索间距可调：依型号而定（示例：490–850 mm，20 mm 递增；420–1280 mm，20 mm 递增；400–1200 mm，40 mm 递增；480–1440 mm，40 mm 递增）
• 包含：振动隔离件（交付范围）
• 应用：改造项目和新建工程；与 ZIEHL-ABEGG 电梯机和驱动兼容
