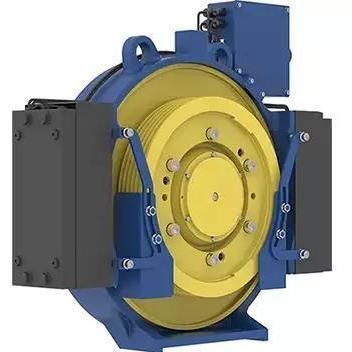

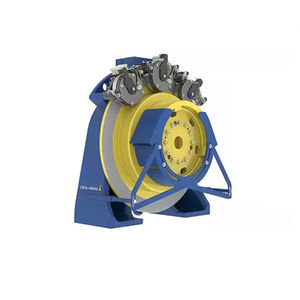

同步电机 ZAdisc

400V带制动装置牵引

概述
ZAdisc 电梯机在 1:1 基础上替换原有主机。牵引轮已为现有钢索做好预处理。通过使用现有的固定件和夹具，无需对导轨进行大幅改动。ZAdisc 的超薄设计可优化井道尺寸。两步式 RETROFITBLUE 现代化方案可将原厂备件过渡为市场上可获得的 ZIEHL-ABEGG 组件。安装 ZAdyn4CS 变频器（步骤1）并将旧电梯主机替换为 ZAdisc（步骤2），可构建性能和乘坐舒适性显著提升的现代电梯系统。

特点与亮点
无齿轮、永磁励磁同步驱动，适用于带牵引轮且无机房的钢丝绳电梯。紧凑的结构以及驱动安装在导轨上，可实现最佳的井道尺寸。经认证的制动器可作为防护装置，防止上行时超速并避免轿厢发生意外移动。

应用与适用领域

• 载重可达 1,125 kg
• 速度可达 2.5 m/s
• 牵引轮直径：400 mm 和 480 mm
• 带盘式转子电机系统的现代化改造及新装项目

ZAdisc 型号
SL506

• 载重：最高 675 kg（2:1）
• 速度：最高 1.6 m/s
• 单轴承载：最高 1,800 kg
• 牵引轮：400 mm
• 安装深度 < 200 mm
• 电感式接近传感器（可选）
• 安装支架

SL510

• 载重：最高 1,125 kg（2:1）
• 速度：最高 2.5 m/s
• 单轴承载：最高 2,400 kg
• 牵引轮：480 mm
• 安装深度 < 200 mm
• 电感式接近传感器（可选）
• 安装支架

特性 / 技术规格

• 驱动类型：无齿轮永磁励磁同步电机（gearless）
• 可 1:1 替换原装主机；牵引轮为现有钢索预处理
• 紧凑安装深度：< 200 mm
• 可选牵引轮：400 mm（SL506）和 480 mm（SL510）
• 载重：SL506 最高 675 kg（2:1），SL510 最高 1,125 kg（2:1）
• 额定速度：SL506 最高 1.6 m/s，SL510 最高 2.5 m/s
• 单轴承载：SL506 最高 1,800 kg，SL510 最高 2,400 kg
• 选项：电感式接近传感器、安装支架
• 现代化兼容性：RETROFITBLUE 概念及 ZAdyn4C / ZAdyn4CS 变频器集成
• 经认证制动器可作为防护装置使用
