线缆传动设备 ZAtop
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 线缆
产品介绍
概述
特性和特点
应用领域
ZAtop 型号及主要参数
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
技术参数 / 规格

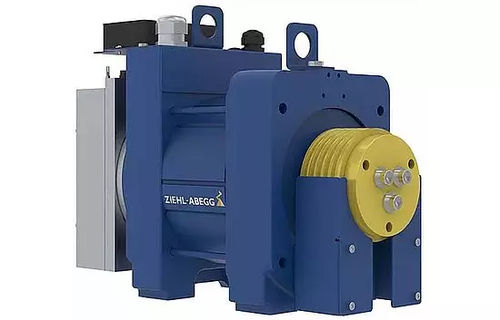

- ZAtop 是一款用于曳引轮式电梯的永磁励磁无齿轮驱动装置。其设计将紧凑的安装尺寸与匹配的电机和控制技术相结合，可降低生命周期能耗并减小有机房或无机房电梯的安装占用空间。
特性和特点
- 用于曳引轮式电梯的永磁励磁无齿轮同步驱动
- 结构紧凑，适用于有机房和无机房的安装
- 经型式检验的制动器可集成到防止超速和意外位移的安全装置中
- 具有高能效和低运行噪音特性
- 各型号可选项：机械制动通气/释放、延长运行时间的强制风冷、电感式接近开关、多种编码器选项（EnDat、SSI、BISS C、SinCos）
应用领域
- 额定载荷：根据型号可达 6,500 kg
- 运行速度：根据型号可达 4.0 m/s
- 曳引轮直径：120 mm 至 640 mm
ZAtop 型号及主要参数
SM132/A
- 额定载荷：至 1,050 kg（2:1）
- 速度：至 1.6 m/s
- 轴载荷：至 1,700 kg
- 安装宽度：210 mm
- 曳引轮：120 mm 或 160 mm
- 可选：机械制动释放、电感式接近开关
SM132/B
- 额定载荷：至 1,050 kg（2:1）
- 速度：至 2.5 m/s
- 轴载荷：至 2,400 kg
- 安装宽度：210 mm
- 曳引轮：120 mm 至 200 mm
- 可选：机械制动释放、电感式接近开关
SM180
- 额定载荷：至 1,275 kg（2:1）
- 速度：至 1.6 m/s
- 轴载荷：至 2,500 kg
- 安装宽度：256 mm
- 曳引轮：160 mm 至 240 mm
- 可选：电感式接近开关、机械制动释放、延长接通时间的强制风冷
SM190
- 额定载荷：至 1,200 kg（2:1）
- 速度：至 1.6 m/s
- 轴载荷：至 2,400 kg
- 安装宽度：320 mm
- 曳引轮：200 mm 或 240 mm
- 可选：延长接通时间的强制风冷
SM200
- 额定载荷：至 2,000 kg（2:1）
- 速度：至 3.0 m/s
- 轴载荷：至 3,600 kg
- 安装宽度：320 mm
- 曳引轮：160 mm 至 500 mm
- 可选：机械制动释放、延长接通时间的强制风冷
SM205
- 额定载荷：至 1,050 kg（1:1）
- 速度：至 2.0 m/s
- 轴载荷：至 4,800 kg
- 安装宽度：345 mm
- 曳引轮：160 mm 或 200 mm
- 可选：机械制动释放、延长接通时间的强制风冷、电感式接近开关
SM210
- 额定载荷：至 2,500 kg（2:1）
- 速度：至 3.0 m/s
- 轴载荷：至 4,500 kg
- 安装宽度：340 mm
- 曳引轮：240 mm 至 520 mm
- 可选：机械制动释放、延长接通时间的强制风冷、电感式接近开关
SM250
- 额定载荷变体：1,800 kg（1:1）/ 3,500 kg（2:1）/ 6,500 kg（4:1）
- 速度：至 4.0 m/s
- 轴载荷：至 13,000 kg
- 安装宽度：最大 794 mm（SM250.100C）
- 曳引轮：320 mm 至 640 mm
- 可选：机械制动释放、延长接通时间的强制风冷、电感式接近开关
SM315
- 额定载荷：5,000 kg（2:1）
- 速度：至 2.5 m/s
- 轴载荷：至 13,000 kg
- 安装宽度：最大 1,108 mm（SM315.100A）
- 曳引轮：520 mm 或 640 mm
- 可选：机械制动释放、延长接通时间的强制风冷、电感式接近开关
技术参数 / 规格
- 类型：ZAtop 系列 — 永磁励磁无齿轮曳引机
- 适用：曳引式电梯（有机房/无机房）
- 性能范围：额定载荷约 1,050 kg 至 6,500 kg，最高速度至 4.0 m/s
- 曳引轮直径范围：120 mm 至 640 mm（视型号而定）
- 设计重点：高能效、低噪音、紧凑结构
- 常见可选项：机械制动释放、电感式接近开关、强制风冷、各种编码器与接口
