连续螺旋钻 YG series

液压挖掘机用打桩

产品概述

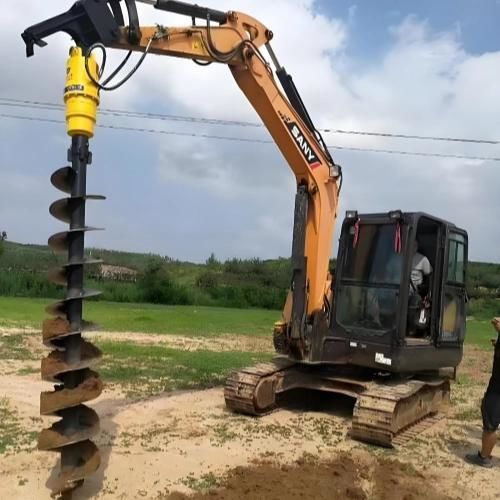

在挖掘机上安装高扭矩液压钻头驱动，可将钻孔速度提升至人工作业的五倍以上。液压钻头驱动通过行星齿轮箱驱动钻头，以高输出扭矩旋转钻具，数分钟内可钻出干净且垂直的孔。机械化钻孔降低人工成本，并将操作员置于危险作业区之外。

技术参数表
Model | 适用吨位 (T) | 扭矩范围 (Nm) | 油压 (bar) | 油流量 (lpm) | 转速 (rpm) | 输出轴 | 重量 (kg) | 适用场景
YGMINI | 0.8 – 2 T | 305 – 1175 Nm | 60 – 200 bar | 12 – 45 lpm | 28 – 95 rpm | 65Rd | 38 kg | 小型挖掘机、栓桩孔、植树
YG1500 | 1 – 2 T | 545 – 1580 Nm | 60 – 200 bar | 20 – 75 lpm | 32 – 97 rpm | 65Rd | 49 kg | 农场围栏、小型太阳能打桩
YG2000 | 1.5 – 3 T | 656 – 2270 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 98 rpm | 65Rd | 50 kg | 园林绿化、硬粘土、深桩孔
YG2500 | 1.5 – 3 T | 855 – 2510 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 90 rpm | 65Rd | 50 kg | 困难土层钻孔、太阳能桩基础
YG4000 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 52 kg | 中型紧凑挖掘机、页岩与冻土
YG4500 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 87 kg | 重型齿轮箱框架、连续打桩
YG5000 | 3 – 6 T | 1608 – 4890 Nm | 60 – 210 bar | 40 – 95 lpm | 28 – 57 rpm | 65Rd | 88 kg | 重负荷钻孔、风化岩、建筑桩

承包商在何处使用挖掘机钻头

• 太阳能电场与公用设施桩基：在多种地质条件下快速钻出垂直的基础孔。
• 围栏与植树：为道路边和农场线路快速钻出整洁的桩孔。
• 建筑基础与挡土墙：在致密土中钻出用于立柱和基础的深而精确的孔。
• 场地清理与协同作业：钻头可快速完成基础钻孔，并可与夯实机、磁选器和泥浆泵配合支持回填与清理工作。

操作提示

• 在钻页岩或软岩时使用钨钢子弹头齿；标准平齿在岩石中磨损快。
• 在重粘土中每隔半米提升钻头以清除填塞的土体；整圈勺式钻头可能使油泵负载过重并卡住电机。
• 每周检查行星齿轮箱油位；大量钻削会产生热量，油量不足会损坏齿轮组。

案例研究 — 澳大利亚太阳能项目（概要）

• 工地挑战：硬页岩与干燥粘土使钻孔产能约为每天20孔，且钻头磨损快。
• 设备解决方案：为紧凑型挖掘机配备高扭矩钻头驱动（型号最高至4890 Nm扭矩，65Rd轴）并搭配装有钨钢子弹头齿的岩石钻头。
• 结果：钻孔速度提高约400%，单孔时间降至3分钟以下，日产量超过90孔，施工队显著提前完成任务。

常见选型说明

• 在硬土、页岩或岩石中，输出扭矩是主要因素；在松软土中，提高转速更有利于快速排渣。
• 对土、沙和软粘土选择标准平齿；对硬粘土、砂岩、风化岩和沥青选择钨钢子弹头齿。
• 可在65Rd输出轴与钻头之间使用快卸销添加轴延长；防摆装置可提高深孔精度。

技术规格

• YGMINI — 适用吨位：0.8–2 T; 扭矩：305–1175 Nm; 油压：60–200 bar; 油流量：12–45 lpm; 转速：28–95 rpm; 输出轴：65Rd; 重量：38 kg; 应用：小型挖掘机、桩孔、植树。
• YG1500 — 适用吨位：1–2 T; 扭矩：545–1580 Nm; 油压：60–200 bar; 油流量：20–75 lpm; 转速：32–97 rpm; 输出轴：65Rd; 重量：49 kg; 应用：农场围栏、小型太阳能桩。
• YG2000 — 适用吨位：1.5–3 T; 扭矩：656–2270 Nm; 油压：60–200 bar; 油流量：30–75 lpm; 转速：35–98 rpm; 输出轴：65Rd; 重量：50 kg; 应用：园林绿化、硬粘土、深桩孔。
• YG2500 — 适用吨位：1.5–3 T; 扭矩：855–2510 Nm; 油压：60–200 bar; 油流量：30–75 lpm; 转速：35–90 rpm; 输出轴：65Rd; 重量：50 kg; 应用：困难地层钻孔、太阳能桩基础。
• YG4000 — 适用吨位：2–4 T; 扭矩：1290–4580 Nm; 油压：60–210 bar; 油流量：40–95 lpm; 转速：32–77 rpm; 输出轴：65Rd; 重量：52 kg; 应用：中型紧凑挖掘机、页岩与冻土。
• YG4500 — 适用吨位：2–4 T; 扭矩：1290–4580 Nm; 油压：60–210 bar; 油流量：40–95 lpm; 转速：32–77 rpm; 输出轴：65Rd; 重量：87 kg; 应用：重型齿轮箱框架、连续打桩。
• YG5000 — 适用吨位：3–6 T; 扭矩：1608–4890 Nm; 油压：60–210 bar; 油流量：40–95 lpm; 转速：28–57 rpm; 输出轴：65Rd; 重量：88 kg; 应用：重负荷钻孔、风化岩、建筑桩。
