液压折弯机 YG series

伺服电机混凝土钢筋钢筋

概述

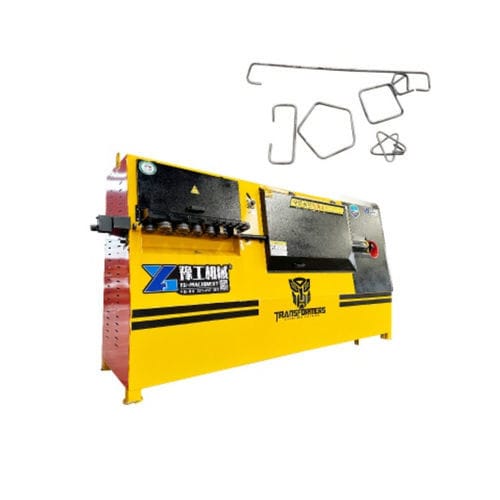

YG Machinery 数控箍筋弯箍机是一种将卷装钢筋自动加工成多种箍筋形状的自动化解决方案。设备集成伺服驱动弯曲、数字化矫直、液压切断与工业级CNC控制器，适用于建筑及预制件工厂的高精度高速生产。

核心产品特性与工作原理

• 笼式旋转矫直系统、数字计量、液压切断和由成熟伺服控制核心驱动的液压多头弯曲系统。
• 精准矫直：两组自动调节的水平与垂直矫直轮，外加四组伺服牵引轮，可实现卷材钢筋的高精度矫直。
• 高效弯曲与切断：独立伺服电机驱动弯臂，实现高速旋转与后退；滑动式切刀设计切割快速、磨损小，适用于小尺寸箍筋加工。
• 智能控制与存储：工业级触摸屏CNC控制器支持设计并存储多达60个弯曲角度及多种模板（方形、矩形、圆形、复杂多边形箍筋）。
• 内置故障诊断功能，可监测关键部件磨损并辅助维护。

适用范围

• 高层建筑：用于梁、柱等结构的标准及定制箍筋的大批量生产。
• 基础设施工程：公路、铁路桥梁、隧道等对构件弯曲精度要求高的工程。
• 预制构件厂：用于预制混凝土构件钢筋笼的批量生产。
• 重型钢结构制造：相关工艺与伺服控制亦适用于H型钢/I型梁等加工任务。

主要优点

• 产能高：一台设备可替代多名熟练工，单人操作提高劳动效率。
• 精度高：伺服控制带来优异的长度与角度精度，实现无需机械复位的连续生产。
• 可靠耐用：闭合结构、齿轮飞溅润滑及诊断功能延长使用寿命并简化维护。
• 材料适应性广：可处理冷轧与热轧钢筋，适用于多种建筑场景。

参数（表）
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

特性 / 技術規格

• 系列名稱：YG series（型號包括 YG-1、YG-2、YG-3、YG-4、YG-5-14S、YG-5-16S）。
• 曲彎能力（單根）：約4 mm至18 mm，視型號而定；詳見表中帶肋鋼筋範圍。
• 雙根能力：視型號可達14 mm。
• 最大彎曲角度：±180°（列示型號）。
• 最大牽引速度：視型號可達110 m/min。
• 最大彎曲速度：視型號可達1000°/sec。
• 長度精度：±1 mm；角度精度：±1°。
• 總功率範圍：14 kW至52.5 kW，視型號而定。
• 工作溫度範圍：-5°C至40°C。
• 典型整機重量：1,150 kg至3,000 kg，視型號而定。
