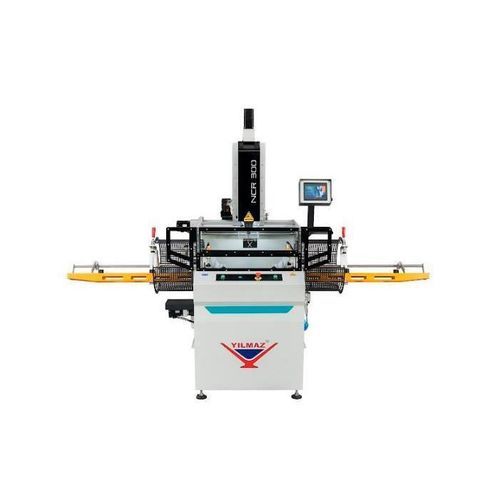

数控仿形镂床 NCR 300

NC数字PLC控制

产品信息
NCR 300 与 NCR 300P 为单主轴 4 轴数控复制铣床，专用于 PVC 与铝型材加工。机器通过伺服电机编程 X、Y、Z、C 坐标，用于铣削锁槽、钻取把手/铰链/法兰孔及加工排水槽，免去模板需求。

产品视频
提供演示 NCR 300 / NCR 300P 功能与操作的视频。

技术规格
电源：5.5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
行程 (X×Y×Z)：300 × 120 × 115 mm.
主轴：2.2 kW，12,000 RPM；标准刀具 Ø8 × L120 mm.
气源流量：110 L/min；气压：6–8 bar.
最大型材长度：可达 2750 mm.
外形尺寸：163.5 × 281 × 218.
重量：600 kg / 520 kg.

主要特性

• 适用于 PVC、铝及低合金型材的日常加工，可同时加工型材四个表面。
• 伺服控制回转台，可在 0°/90°/180°/270° 定位停止。
• 多点弹出式长度挡块，最大可加工 2750 mm 型材。
• 加工能力 X:300 mm、Y:120 mm、Z:115 mm；夹持范围 W 120–30 mm、H 115–30 mm、L 2750–400 mm。
• 主轴头与工作台采用电气与气动制动系统。
• ER16 刀柄；主轴 2.2 kW（12,000 RPM）。
• NCR 300：7" 彩色触摸屏 + PLC 控制。NCR 300P：15.4" Windows 工业 PC 触摸屏 + PLC；NCR 300P 支持 DXF 导入。

标准附件

• Ø8 × L120 mm 刀具。
• 2 个水平与 2 个垂直气动夹具。
• 喷雾式刀具润滑系统。
• 左右多点型材挡块。
• 维修扳手（22 mm）与夹头扳手。
• LED 照明、夹具延长件、型材居中装置、气枪。

可选附件

• 条码阅读器。
• 备用 Ø8 × L120 硬质合金双刃刀具。
• 备用 Ø8 × L120 硬质合金单刃刀具。
• 备用 Ø8 × L63 硬质合金单刃刀具。
• Ø8 mm 刀具用备用 ER16 刀夹。

技术参数汇总

• 型号：NCR 300 / NCR 300P — 单头 4 轴数控复制铣床。
• 轴：X、Y、Z、C（伺服电机）。
• 刀具接口：ER16；标准刀具 Ø8 × L120 mm。
• 控制：NCR 300 = 7" 触摸屏 + PLC；NCR 300P = 15.4" Windows 工业 PC 触摸屏 + PLC（支持 DXF 导入）。
• 气体消耗：110 L/min；工作压力：6–8 bar。
