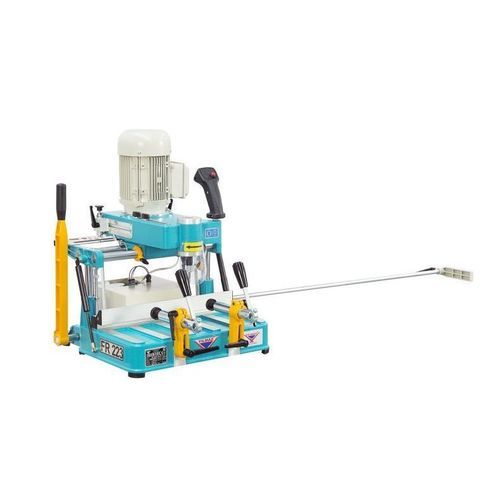

手动仿形镂床 FR 223

3轴单主轴用于PVC

产品信息
便携式复制铣床，用于在 PVC 和铝型材（厚度≤3 mm）上加工锁槽、把手孔、铰链、espagnolette 和筒孔，并开水排槽。提供标准型号 FR 223 和带喷雾冷却的 FR 223S 变体。

主要特征

• 在 PVC 和铝型材上加工锁槽、把手孔、铰链、espagnolette 和筒孔
• 符合人体工学的手柄，便于操作
• 铸造铝结构，耐腐蚀轴承轴
• 加工行程：X = 270 mm、Y = 110 mm、Z = 110 mm
• 夹紧能力：W = 140 mm
• 电镀铬复制模板及两根描针
• 标配 Ø5 x L60 mm 铣刀（14,000 RPM）

标准附件

• Ø5 x L60 mm 铣刀
• 左右型材定位块（各2 件）
• 手动水平夹具（2 件）
• 复制模板

可选附件

• 电动喷雾冷却系统（FR 223S）
• MS 机床支架套件
• 备用 Ø5 x L60 mm 铣刀
• 特殊复制模板
• MKN 150 滚筒输送机

技术规格表
功率：750 W / 230 V AC 1P+N+PE / 50 Hz
加工容量：X = 270 mm | Y = 110 mm | Z = 110 mm
主轴 / 刀具：Ø5 x L60 mm — 14,000 RPM
外形尺寸（W x D x H）：59 x 52 x 64.5 cm
重量：48 kg / 46 kg（机型差异）

特性 / 技术规格

• 型号：FR 223（FR 223S 为喷雾冷却版）
• 应用：锁槽、把手、铰链、espagnolette/筒孔、水排槽加工（型材厚度 ≤ 3 mm）
• 电机功率：750 W
• 电压 / 频率：230 V AC / 50 Hz
• 加工行程：X 270 mm、Y 110 mm、Z 110 mm
• 夹持能力：W 140 mm
• 标配工具：Ø5 x L60 mm 铣刀（14,000 RPM）
• 结构：铸造铝，耐腐蚀轴承轴
