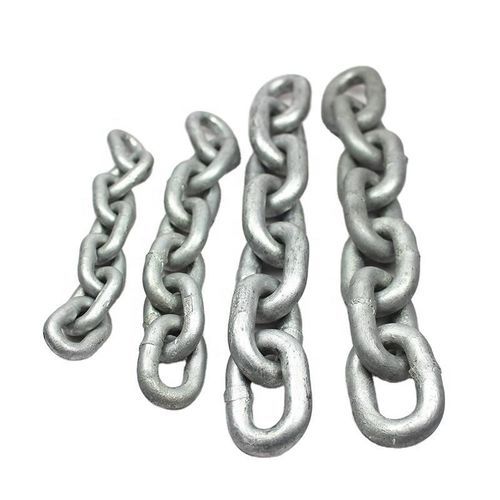

锚链条

牵引碳钢316不锈钢

产品描述
DIN 766 链是一种按 DIN 766 尺寸要求制造的校准短链焊接链。其设计用于与公制绞盘齿轮准确啮合，常用于游艇、休闲船、渔船、作业船、浮桥及小型商船的抛锚和系泊。材料：3级碳钢（表面处理：热浸镀锌、镀锌、黑漆或原色）和 AISI 316 不锈钢。每批产品均进行校准、试验、焊缝检验及力学性能验证，以确保尺寸精度和绞盘的可靠运行。不得用于空中起吊。

简介
DIN 766 规定了链节距、内长、外形尺寸及校准公差的校准尺寸，以保证链条能与按相同公制标准制造的绞盘正确配合。标准常见尺寸为 6 mm 至 26 mm，生产/试验数据可覆盖至 32 mm。

产品特点

• 按 DIN 766 校准尺寸制造
• 采用 3 级碳钢或 AISI 316 不锈钢制造
• 显示尺寸范围 6 mm 至 32 mm（常规为 6 mm 至 26 mm）
• 兼容 DIN 766 公制绞盘齿轮
• 表面处理：热浸镀锌、镀锌、黑漆或原色
• 校准、试验并进行焊缝检查
• 适用于抛锚与海洋系泊（不可用于空中起吊）

参数与定义

• 链等级：DIN 766（使用 3 级材料的校准链）
• 工作载荷极限（WLL）：作用于无损直线链段的最大工作拉力
• 试验载荷：在受控拉伸载荷下施加的制造试验力，以验证制造完整性（非服役载荷限值）
• 最小破断力：破坏性试验中链样件断裂时的最小力；用于批次验证（非服役或设计限值）
• 空中起吊：本链未设计或认证用于空中起吊或悬挂荷载

尺寸表（列：尺寸 (mm) | +/-MM | 内长 (MM) | +MM | -MM | 内宽 MM | 外宽 MM | 11 链节长度 MM | +MM | -MM | 每米重量 KG）
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

标准、包装与检测
最小起订量：100 米
包装选项：钢鼓 / 木箱 / 钢托盘 / 散装包装
制造标准：DIN 766、ISO 4565、EN 24565 和 BS 7160 等校准海用锚链的尺寸要求。产品材质：3级碳钢或 AISI 316 不锈钢，校准短链结构。
检测标准：生产过程中执行试验载荷测试、尺寸校准、目视与焊缝检查、机械性能验证及最小破断力测试。破断载荷值用于批次验证，不作为使用时的荷载限值。

应用与维护
适用于锚绞盘系统、海洋抛锚、游艇抛锚、渔船、作业船、浮桥、码头设施、屏障链、安全应用及一般非悬挂海洋用途。定期检查链条是否有腐蚀、磨损、伸长、焊缝开裂、链环变形、涂层损伤以及与绞盘齿轮的尺寸兼容性。发现过度磨损、永久变形或焊缝损坏的链条应停止使用。

技术规格

• 标准：DIN 766（校准短链焊接链）
• 材质：3级碳钢或 AISI 316 不锈钢
• 表面处理（碳钢）：热浸镀锌、镀锌、黑漆、原色
• 尺寸：2 mm – 32 mm（常规 6 mm – 26 mm）
• 预期用途：锚绞盘系统、抛锚与系泊（不可用于空中起吊）
• 质量控制：校准、试验、焊缝检查和机械性能验证
• MOQ：100 米
• 包装：钢鼓、木箱、钢托盘或散装包装
