琴形件提升吊耳 G2130带安全螺母和安全插销海洋应用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- 带安全螺母和安全插销, 海洋应用
- 断裂载荷
最多: 150 t
(165 us ton)最少: 0 t
(0 us ton)
产品介绍
概述

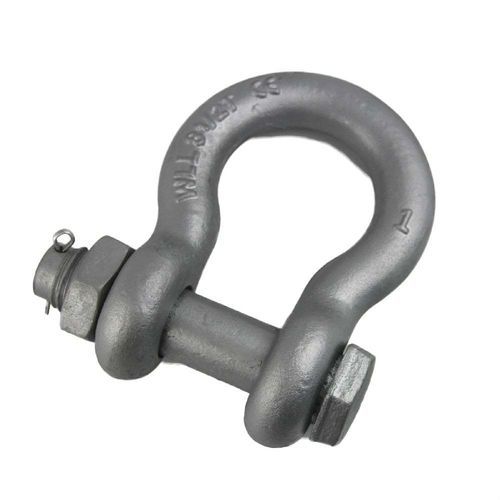

G2130 3/8" 螺栓式锚卸扣为美式弓形卸扣，采用冲压锻造的高强度碳钢本体，合金钢螺栓、六角螺母和开口销组合。螺栓式结构提供适用于起重、定具、海事、建筑和工业应用的永久性、防振连接。可按要求提供4:1或6:1设计系数；6:1版本经热处理。标准表面处理包括热浸镀锌、粉末涂层、电泳黑和素色。每个卸扣均进行单件试验、检验并永久标识以确保可追溯性。
简介
G2130 3/8" 螺栓式锚卸扣按美式锚卸扣设计制造，采用弓形体和螺栓+六角螺母+开口销固定系统。与螺丝销卸扣相比，螺栓式结构在振动和重复载荷下更不易松动，适用于永久或长期的起重和定具连接。卸扣本体为碳钢锻造，销/螺栓为合金钢。经热处理的6:1型具有更高的最小断裂载荷。
产品特点
参数
断裂载荷：W.L.L. 的 4 倍 / 6 倍
表面：热浸镀锌、粉末涂层、电泳黑、素色
材料：本体为碳钢；销为合金钢
热处理：有（6:1）/ 无（4:1）
尺寸与承载表
型号 | 尺寸 (in.) | 工作载荷 (t) | 重量 (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00
标准与质量
最小起订量：100 件。包装：纸箱 + 钢托盘。制造标准：符合 ASME B30.26、Federal RR-C-271、ASTM A952（如适用）、EN 13889、ISO 2415 及 OSHA 1910.184。按客户规格提供 4:1 或 6:1 设计系数。每件产品均进行承载试验、尺寸与外观检验、力学性能验证、硬度与热处理检查、螺纹检验与永久标识。批次随附检验记录与材料证书。适用范围：顶升、起重机吊装、链索与钢丝绳索具、合成索具、海上/离岸起重、建筑、矿业与一般工业物料搬运。维护：定期检查变形、销件磨损、螺纹损伤、腐蚀、裂纹、开口销状况及标识；超限则停用。
G2130 3/8" 螺栓式锚卸扣为美式弓形卸扣，采用冲压锻造的高强度碳钢本体，合金钢螺栓、六角螺母和开口销组合。螺栓式结构提供适用于起重、定具、海事、建筑和工业应用的永久性、防振连接。可按要求提供4:1或6:1设计系数；6:1版本经热处理。标准表面处理包括热浸镀锌、粉末涂层、电泳黑和素色。每个卸扣均进行单件试验、检验并永久标识以确保可追溯性。
简介
G2130 3/8" 螺栓式锚卸扣按美式锚卸扣设计制造，采用弓形体和螺栓+六角螺母+开口销固定系统。与螺丝销卸扣相比，螺栓式结构在振动和重复载荷下更不易松动，适用于永久或长期的起重和定具连接。卸扣本体为碳钢锻造，销/螺栓为合金钢。经热处理的6:1型具有更高的最小断裂载荷。
产品特点
- 美式 G2130 螺栓式锚卸扣
- 碳钢锻造弓形本体
- 合金钢螺栓、螺母和开口销
- 可选 4:1 或 6:1 设计系数（6:1 热处理）
- 表面：热浸镀锌、粉末涂层、电泳黑、素色
- 单件承载试验并永久标识
- 适用于起重、定具、海事和工业场景
参数
断裂载荷：W.L.L. 的 4 倍 / 6 倍
表面：热浸镀锌、粉末涂层、电泳黑、素色
材料：本体为碳钢；销为合金钢
热处理：有（6:1）/ 无（4:1）
尺寸与承载表
型号 | 尺寸 (in.) | 工作载荷 (t) | 重量 (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00
标准与质量
最小起订量：100 件。包装：纸箱 + 钢托盘。制造标准：符合 ASME B30.26、Federal RR-C-271、ASTM A952（如适用）、EN 13889、ISO 2415 及 OSHA 1910.184。按客户规格提供 4:1 或 6:1 设计系数。每件产品均进行承载试验、尺寸与外观检验、力学性能验证、硬度与热处理检查、螺纹检验与永久标识。批次随附检验记录与材料证书。适用范围：顶升、起重机吊装、链索与钢丝绳索具、合成索具、海上/离岸起重、建筑、矿业与一般工业物料搬运。维护：定期检查变形、销件磨损、螺纹损伤、腐蚀、裂纹、开口销状况及标识；超限则停用。
