旋转滑轮 IN10 series自由塑料其他材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 自由, 旋转
- 材料
- 其他材料, 塑料
- 外直径
60 mm
(2.36 in)- 轮毂直径
6 mm
(0.24 in)- 宽度
40 mm
(1.57 in)- 重量
0.04 kg
(0.09 lb)
产品介绍
产品描述

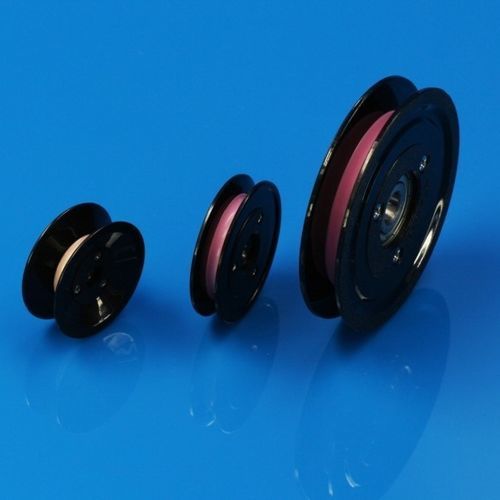

Innovacera生产多款用于绕线机、拉丝机、电缆机、纺织机械以及挤出工艺的陶瓷线导向滑轮。部分标准型号有现货，亦可按要求定制尺寸。组件由塑料法兰与99%氧化铝（抛光）或95%粉色氧化铝陶瓷衬件组合，提供低摩擦、耐磨的导向表面。
优势
产品规格
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g
技术特性
Innovacera生产多款用于绕线机、拉丝机、电缆机、纺织机械以及挤出工艺的陶瓷线导向滑轮。部分标准型号有现货，亦可按要求定制尺寸。组件由塑料法兰与99%氧化铝（抛光）或95%粉色氧化铝陶瓷衬件组合，提供低摩擦、耐磨的导向表面。
优势
- 优异的电气绝缘性与耐高温性能
- 卓越的耐磨性与抛光光滑表面，可保护线材涂层
- 在严苛工艺环境中仍具有良好耐久性
- 使用寿命长，降低维护频率
- 高刚性确保稳定转动与精准导向
产品规格
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g
技术特性
- 结构：塑料法兰与陶瓷衬件组装
- 陶瓷材料：99% 氧化铝（抛光）或 95% 粉色氧化铝
- 主要应用：绕线机、拉丝、线缆处理、纺织机械、管材和挤出生产线
- 工作原理：线材/纱线通过环面时使滑轮转动，将滑动摩擦转化为静态接触以保护导体
- 关键性能：电气绝缘、耐高温、耐磨、表面光滑、抗环境、刚性高且寿命长
- 可用型号与尺寸：参见上方产品规格（IN10xx-Bxx 系列）
