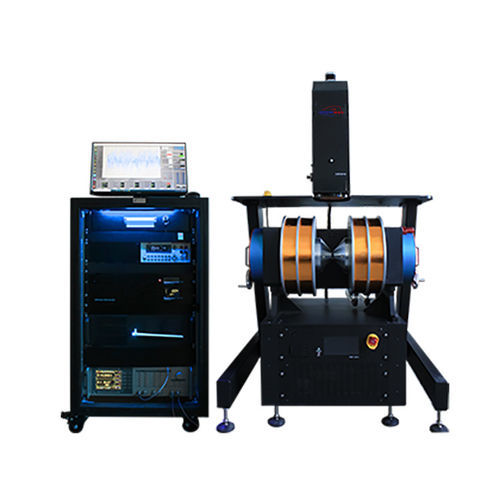

磁矩测量系统 DXV-9000

磁性自动化用于半导体

概述

DXV-9000 系列振动样品磁强计（VSM）用于对多种样品进行精确的磁矩、磁滞及温度相关磁性测量。系统配备连续 360° 电动旋转振动头、快速数据采集以及可选高温/低温模块，用于居里点和超导转变测试。

功能与特性

• 测量磁滞回线（M-H），获取矫顽力、剩磁、饱和磁化与磁矩等参数。
• M-T 曲线测量：低温选件用于超导转变，高温选件用于居里点测定。
• 标准 360° 连续电动旋转振动头，便于各向异性研究。
• 样品位于拾取线圈与磁场中心，相较超导磁体布局更方便进行各向异性测量。
• 电磁铁极隙调节及电动升降系统消除左右调心，自动调整垂直中心位置，提高调心重复性和精度。
• 高速测量能力：连续采样可达 10 ms/点；支持磁场变率高达 5000 Oe/s，并可在约 14 s 内采集一条磁滞回线；支持 FORC 测试。
• 激光位移传感器实现的闭环振动控制，可检测 ~1 μm 的振幅变化并保证长期振幅稳定性（例如在 8 mm 振幅下 24 小时内 4 μm 稳定性）。
• 集成的更换与对准装置减少样品杆损坏风险，确保无碰撞的垂直振动；温度选件支持矢量磁矩测试。
• 专利样品极电引线，可在磁测量时施加电场；集成磁矩信号拾取线圈及高斯探头，空间紧凑且连接可靠。
• 专利单手取样设计与一键软件测试的人机界面。
• 适用样品/材料：抗磁、顺磁、铁磁、亚铁磁、反铁磁及各向异性材料；颗粒状与连续磁记录材料；GMR、CMR、交换偏置与自旋阀材料；磁光材料；块材、粉末、薄膜、单晶与液体。

配置

• 可变间隙电磁铁（例如 DXV-9005 用 DXSB-130；DXV-9007 用 DXSB-178）
• 电磁铁双极电源（例如 DXEP-7050 / DXEP-9060）
• 用于数据采集的锁相放大器
• 振动头及振动头支架
• 样品杆、样品夹具与治具，适用于块状、粉末、薄膜与液体样品
• 校准样品（磁矩校准）
• 系统软件用计算机
• 用于电磁铁与电源冷却的冷水机（RG0309）
• 高温系统（RT-873K）
• 低温系统（约 80 K–350 K）— 某些版本页面标注为开发中

温度选项

• 低温：约 80 K 至 370 K（流动氮环境；分辨率约 0.001 K；稳定性 ±0.1 K）。
• 高温：约 350 K 至 1050 K（静态氩或同等环境；分辨率/精度随选项不同，典型 ±0.1 K 至 ±1 K）。

技术规格

• 磁矩噪声（示例）：室温 @3.5 mm：0.1 s/点 (RMS)=150 μemu，0.1 s/点 (P-P)=800 μemu；1 s/点 (RMS)=80 μemu；10 s/点 (RMS)=35 μemu。宣称噪声底可达 ~4×10⁻⁸ emu（10 s/点）。
• 测量范围：约 35×10⁻9 至 10³ emu。
• 稳定性：热平衡后 ±0.05% 满量程/日（固定线圈间距）。
• 可重复性：±0.5%（反复装卸测试）。
• 精度：±1%（与 NIST 772a 标准样品比较）。
• 最大样品质量：0–10 g（较大质量会降低振幅与信噪比）。
• 数据采集间隔/模式：0.01–10 s（连续模式最短 10 ms）；锁相放大器时间常数 100 ms；低通 24 dB/oct；振幅 2–8 mm；振动频率 55–85 Hz。
• 磁场特性：DXV-9005/DXV-9007 示例——室温小间隙可达峰值场约 2.7–3.0 T，具体视间隙与极材料而定（Fe-Co 极选件略高）。
• 磁场精度约 1%；场分辨率 1 mOe；升降精度 0.1 mm；升降范围 0–300 mm。
• 旋转/角度：连续 360°，角度精度约 0.01°；可重复性约 100 mOe。
• 支持的场变化速率高达 5000 Oe/s。
• 样品夹具与样品杆支持块状、粉末、薄膜（面内/面外）与液体；示例尺寸：块 Φ4×10 mm；薄膜如 10×6.4 mm；液体 Φ2.5×10 mm。高温样品杆为石英，低温样品杆为碳纤维。
• 温度系统样品环境：低温使用流动氮；高温使用静态氩或根据配置使用真空/多层隔热。
