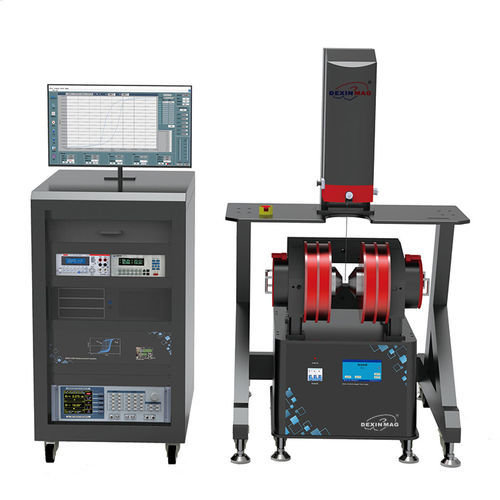

振动样品磁强计 DXV-8000 VSM

磁化曲线去磁曲线滞后回路

概述

DXV-8000 VSM（振动样品磁强计）是一款实验室仪器，用于测量多种形态样品（薄膜、液体、粉末、块体）的磁性特性。该机型针对多层膜和低磁矩材料进行了优化，并支持可配置的磁场与温度模块。

可测样品与测量输出

• 可测样品：天然磁性材料、颗粒合金、磁性半导体、磁性薄膜、热磁效应材料等。
• 测量输出：磁化曲线、磁滞回线（M-H）、磁矩随时间/温度/角度的变化、居里温度、超导转变温度（低温选件）、FORC（一阶翻转曲线）测量。

主要功能特性

• 磁滞回线（M-H）测试：获得矫顽力、剩磁和饱和磁矩。
• 温度依赖磁矩（M-T）测量：可包含超导转变（低温选件）与居里温度（高温选件）。
• 支持FORC测量。
• 样品旋转：电机驱动连续360°旋转，用于角度相关测量。
• 高精度激光位移传感器：最小分辨率1 µm，能检测1 µm振幅变化。
• 高振幅稳定性及自动高精度样品居中，重复性良好。
• 快速数据采集：磁矩、磁场和温度可在10 ms间隔连续采集。
• 支持矢量磁矩测试（可选），用于测量矢量分量与各向异性材料。
• 模块化选件：多种磁场与可变温度选项（电磁铁、低温恒温器/冷台、高温炉、集成恒温器、矢量线圈），以扩展测量范围。
• 软件：基于LabVIEW实现，便于操作并支持自定义脚本。

附加系统选件与配件

• 矢量线圈选件：实现X、Y方向同步矢量测量，适用于各向异性磁性材料；兼容低温与高温测量。
• 样品杆标准件：支持多种专用样品杆，适用于薄膜、液体、粉末与块体样品。
• 其他配件（示例）：温度控制器（恒温器）、机械泵组（粗真空）、分子泵组（高真空）、液氮罐（带供液管）、供液管（冷却用）、水冷机（用于磁体与设备冷却）、高温样品杆、一次性样品容器等。

技术参数

• 磁矩 — 测量范围：34×10^-9 emu ~ 10^3 emu
• 磁矩 — 稳定性：±0.05% / 天
• 磁矩 — 重复性：±0.5%
• 磁矩 — 精度：±1%
• 磁矩 — 灵敏度：1×10^-7 emu
• 磁矩 — 噪声（10 s/点 RMS）：30 nemu
• 磁矩 — 噪声（10 s/点 P-P）：80 nemu
• 样品质量：0 g – 10 g
• 振幅：5 mm – 10 mm
• 振动频率：55 – 85 Hz
• 实测噪声底（典型）：在10^-8 emu量级（例如：10 s/点时3×10^-8 emu噪声底；10 s采集间隔下测得23.9 nemu RMS）
• 电磁铁选项：Dexinmag 推拉式电磁铁，6个固定极隙（7.5 mm、12 mm、20 mm、25 mm、28 mm、50 mm）— 型号 DXWDS-130 与 DXWDS-225。
• 磁体性能（室温）：DXWDS-130 → 2.8 T；DXWDS-225 → 3.2 T
• 磁体性能（低温选件）：DXWDS-130 → 2.1 T；DXWDS-225 → 2.4 T
• 磁体性能（高温选件）：DXWDS-130 → 1.7 T；DXWDS-225 → 2.4 T
• 磁体性能（高低温测量）：DXWDS-130 → 2.1 T；DXWDS-225 → 2.6 T
• 磁体精度：1%
• 磁体分辨率：1 mOe
• 磁体稳定性：100 mOe
• 磁场变化速率：高达 10,000 Oe/s
• VSM 冷阱/低温系统（选项）：液氦最低温 4.2 K；液氮最低温 77.6 K；温控精度 0.1 K；分辨率 0.001 K；噪声 ~60 nemu；样品空间 7 mm
• VSM 高温炉：温度范围 常温 – 1273 K；温控精度 0.5 K；分辨率 0.001 K；噪声 ~100 nemu；样品空间 7 mm
• VSM 集成高/低温恒温器：温度范围 100 K – 950 K；温控精度 0.5 K；分辨率 0.001 K；噪声 60–100 nemu；样品空间 7 mm
• 数据采集时间：连续采集间隔可达 10 ms
• 样品旋转：电机连续 360°
• 激光位移传感器分辨率：1 µm（最小）
