磁场发生器 DXHC series

电磁场磁场可编程

亥姆霍兹线圈是一种由两个（或多个）匹配线圈组成的装置，这些线圈排列在一个公共轴上，在中心区域产生高度均匀的磁场。Dexinmag 提供一维、二维和三维亥姆霍兹线圈配置，可用作交流或直流磁场发生器，也可定制尺寸和性能。 应用：

• 为实验室和工业测试生成标准磁场。
• 为实验和传感器偏移和补偿地球磁场。
• 地磁环境模拟和电磁干扰模拟实验。
• 校准霍尔探头和各种磁力计。
• 生物磁场和物质磁特性研究（磁化、磁滞、磁通量测量）。
• 在受控磁场下控制和研究微型游泳器、磁性纳米粒子和纳米机器人。
• 用于等离子物理和核聚变相关实验的磁约束线圈（可定制大型线圈设计）。
• 高精度磁传感器的制造和测试。 工作原理： 当两个相同的圆形线圈沿相同方向通电并相隔一定距离时，它们的磁场会叠加，在中平面附近形成一个几乎均匀的磁场。通过反向电流，叠加可用于产生近零场区域（反赫姆霍兹）。Dexinmag 参考经验关系 B ≈ 0.9-μ0-I/R（对于两个半径为 R、间距为 2R 的线圈）作为设计准则。 产品类型/配置（高级）：
  • 1D （单向）亥姆霍兹线圈 - 用于交流/直流均匀场的单轴线圈。

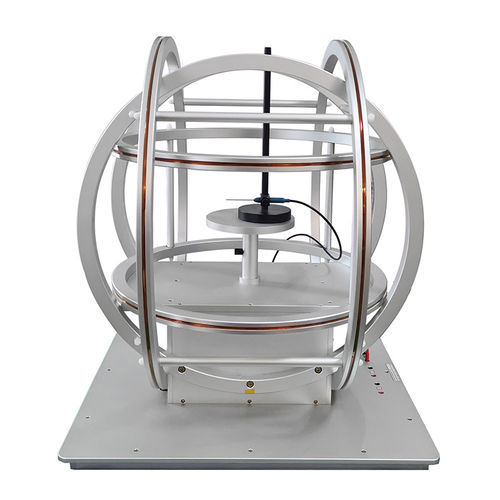

  • 3D / 3 轴亥姆霍兹线圈 - 三个相互正交的线圈对，用于全 3D 场控制（包括旋转和梯度场）。
  • 等直径 3D 亥姆霍兹线圈 - 三个线圈的直径和匝数相等，用于紧凑的均匀体积。
  • 方形亥姆霍兹线圈 - 具有方形框架的大均匀区域，适用于大型试样（边长可达米）。
  • 高均匀性组合（巴克式）亥姆霍兹线圈 - 补偿线圈设计可扩大和改善均匀区域。
  • 梯度磁场线圈、无磁矩线圈和工频（交流）亥姆霍兹线圈（可定制场强/均匀性）。 代表性参数/示例（摘自 Dexinmag 表格）：
    • DXHC30-50 - 半径 300 mm；中心场 ≈ 50 Gs；均匀度 ~5%；均质球直径 ~200 mm；典型功率 ~420 W；1D 重量 ≈ 55 kg。
    • DXHC30-10 - 半径 300 mm；中心场 ≈ 10 Gs；均匀度 ~0.5%；均质球直径 ~100 mm；典型功率 ~90-120 W；1D 重量 ≈ 12 kg。
    • DXHC30-2 - 半径 300 毫米；中心场 ≈ 2 Gs；均匀度 ~0.05-0.01%；均质球直径 ~60-40 毫米；典型功率 ~18-32 W；1D 重量 ≈ 3.
    • DXHC25-1000 - 半径 250 mm；中心场 ≈ 1000 Gs；均匀性 ~5%；均质球直径 ~160 mm；典型功率 ~5000 W；1D 重量 ≈ 500 kg。
    • DXHC25-500 - 半径 250 毫米；中心磁场≈ 500 Gs；均匀性 ~0.5%；均质球直径 ~100毫米；典型功率 ~2500瓦；1D重量≈250千克。
    • DXHC20-500 / DXHC20-300 / DXHC20-100 - 半径 200 毫米，中心磁场分别为 500/300/100 Gs（均匀性和功率根据型号而定）。
    • 较小的型号（DXHC15、DXHC10、DXHC7 系列）--半径为 150-70 mm，中心场从几个 Gs 到数百 Gs 不等，取决于型号；适用于紧凑型装置和台式实验。 主要特点和设计说明：
      • 可提供交流和直流设计；可产生均匀的强磁场、梯度磁场和旋转磁场（Dexinmag 系统支持选定范围内的闭环控制，例如某些 3D 系统支持 0-20 Hz 和 0-200 Gs）。
      • 框架和支架在需要时为非磁性；建议线圈半径至少为最大试样的 ~2.5 倍，以确保试样位于均质区域内：
      • 标准连接器：安费诺/航空插座、接线柱、香蕉插座等；多轴线圈有单独的连接器/驱动通道（例如，3 轴装置通常有三个连接器和独立的电源）。
      • 可提供定制设计和现场安装/测试；Dexinmag 可生产各种标准型号（DXHCxx-yy）和用于特殊应用的定制组件。 特性/技术规格：
        • 制造商/品牌：Dexinmag (Xiamen Dexing Magnet Tech., Ltd.).
        • Denomination / series：DXHC30-50、DXHC25-1000、DXHC20-500、DXHC15-50、DXHC10-200、DXHC7-100）。
        • 功能：产生均匀磁场（交流/直流）、梯度磁场和旋转磁场；校准磁强计；模拟地磁和电磁干扰环境；驱动磁性微泳道/微粒。
        • 可用的中心磁场范围：根据型号不同，从几个 Gs 到 1000+ Gs 不等（见型号表示例）。
        • 典型线圈半径：通常为 70 毫米到 300 毫米（以及为大型样品或安装项目定制的更大尺寸）。
        • 均匀度：与型号有关（根据设计和均匀度补偿，示例范围从百分之几到百分之几）。
        • 功率范围：从几瓦（小型型号）到几千瓦（大型/高场型号）--与型号有关。
        • 重量：与型号有关（举例来说，小型线圈的重量为几公斤，而大型高场装置的重量则为几百公斤）。
        • 选项：单轴、双轴、三轴、等径三维、方形框架、高均匀度（巴克）组合线圈、梯度线圈、无磁矩线圈配置。
