3轴线圈 DXHC series

磁性AC/DC环形

特性

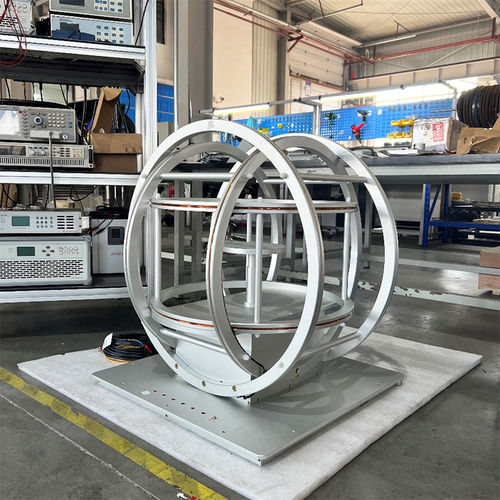

3轴亥姆霍兹线圈（DXHC系列）可产生可控的直流和交流X、Y、Z三轴正交磁场。适用于抵消和补偿地磁场、地磁环境模拟、磁屏蔽效应测试、EMI仿真实验、霍尔探头和各类磁力计校准、生物磁场研究以及材料磁性研究等场景。

规格参数

• 型号系列：DXHC 系列（具有多种半径和磁场强度变体）。
• 半径示例：约70 mm至300 mm（DXHC7–DXHC30）。
• 中心磁场：根据型号约2 Gs至1000 Gs。
• 均匀性范围：根据型号从5%至0.01%。
• 均匀球直径示例：Φ10 mm至Φ200 mm（视型号而定）。
• 每轴功率：根据型号约5 W至5000 W不等。
• 重量：一维和三维重量随型号变化（详见型号数据）。

典型案例
3DXHC10-100

• 磁场轴X、Y、Z互相正交。
• 各轴最大磁场：100 Gs。
• 最小平均直径：200 mm。
• 均匀区域：Φ25 mm。
• 均匀性：0.1%。
• 电源：300–800 W。

3DXHC15-30

• 磁场轴X、Y、Z正交。
• 各轴最大磁场：30 Gs。
• 最小平均直径：300 mm。
• 均匀区域：Φ40 mm。
• 均匀性：0.1%。
• 电源：每轴120 W。

3DXHC20-10

• 磁场轴X、Y、Z正交。
• 各轴最大磁场：10 Gs。
• 最小平均直径：400 mm。
• 均匀区域：Φ100 mm。
• 均匀性：1%。
• 电源：300–800 W。

3DXHC21-25

• 各轴中心磁场：25 Gs。
• 最小直径：420 mm；最大直径：650 mm。
• 均匀区域：Φ60×60 mm。
• 均匀性：1×10⁻3。
• 最大电源：300 W。

附注与示意
产品页包含磁场控制系统示意图及用于在屏蔽管内获得弱磁场的三维屏蔽圆筒线圈示例。三维屏蔽管线圈由一组四个轴向线圈和两组鞍形（径向）线圈组成，可配合一阶和二阶梯度组合线圈以优化磁场分布。

技术特性

• 轴数：3轴（X、Y、Z）正交磁场生成。
• 应用：地场抵消/补偿、地磁模拟、磁屏蔽效果测试、EMI仿真、霍尔探头与磁力计校准、生物磁场研究、材料磁性研究。
• 可用中心磁场：根据型号约2 Gs至1000 Gs。
• 均匀性：通常为5%至0.01%，视型号与尺寸而定。
• 均匀球直径示例：Φ10 mm至Φ200 mm。
• 每轴功率与重量：随型号变化；精确数值请参阅型号数据。
