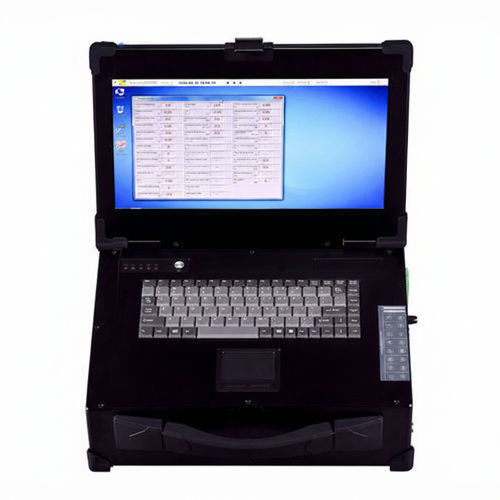

LAN故障记录器 UHV-602

USB手提式模拟工业

UHV-602 是一款集电力测试、故障波形记录与综合电能监测于一体的便携式波形记录仪，适用于电力系统的稳态测量和过渡过程记录分析。

主要特点

• 故障记录：监测所接设备的运行参数，发生故障时记录数据以便分析。
• 实时监测：实时显示与监控模拟量及开关/离散信号。
• 计算能力：实时计算并显示有功/无功功率、频率、正/负/零序、向量和/差、相角等。
• 发电机试验：支持发电机启动测试（空载、短路、主励磁空载/带载）及励磁测试（零启动增励、消励、10%阶跃）、并列及用户自定义测试。
• 便携及在线使用：适用于电力系统关键设备的在线监测，或作为便携设备用于工业设备的故障监测与分析；可向外部系统提供处理后的实时数据。

技术规格

• 机箱：便携式工业控制箱
• 操作系统：嵌入式 WES7
• 显示：15.6 英寸液晶，分辨率 1366 × 768
• 存储：120 GB SSD
• 接口：1 个 LAN 端口，2 个 USB 端口
• 键盘/指示设备：88 键键盘，触控板
• 电源：AC 85–260 V，50 Hz（±0.5 Hz）；DC 110–370 V
• 尺寸（长 × 宽 × 高）：407 × 307 × 150 mm
• 重量：10 kg

应用

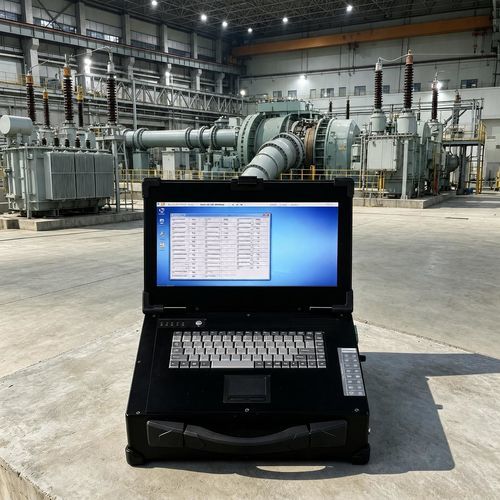

• 电力系统与变电站的在线监测与故障记录
• 工业电气设备的便携式诊断与过渡过程分析
• 为 SCADA/EMS 与分析平台提供数据源
