容量测试仪 UHV-720

线圈用于电子设备电容

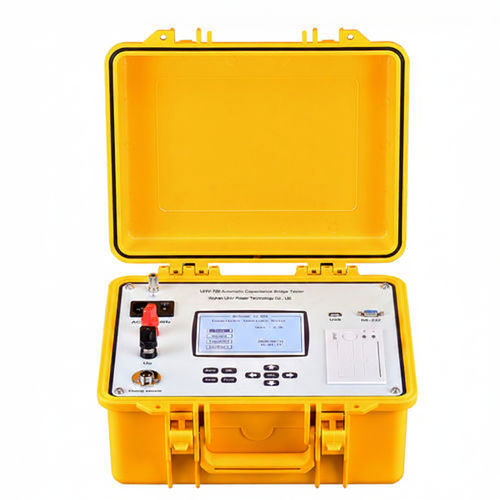

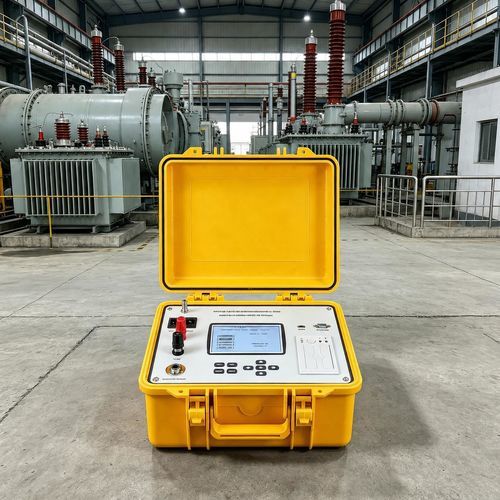

UHV-720 是一款面向工业现场与实验室应用的自动电容桥测试仪。无需断开电路即可对单个电容及电容组（包括△型与Y型）进行电容、电感、电阻、电流和电压测量。仪器可同时显示测量值及相关参数，并支持本地打印、数据存储与 USB 导出以便生成报告。

主要特性

• 在并联电容组中无需断开接线即可测量单个电容，适用于带电现场测试。
• 同时显示测量值及相关参数：电压、电流、损耗、无功容量、频率与阻抗。
• 测量电感时同步显示电压、电流、损耗、无功容量、频率与阻抗等数据。
• 电流测量时实时显示电流值与频率。
• 支持电容组测量及△型、Y型电容的检测。
• 320 × 240 大屏 LCD，菜单式界面，便于现场操作。
• 内置大容量非易失性存储：每项测试最多可存储 256 组数据。
• 配备 USB 接口，便于导出数据并生成报告。
• 内置高精度实时时钟，用于测量的日期/时间校准与打点。
• 内置高速微型热敏打印机，可打印测量值与历史数据。
• 测试电源具备过流保护，输出短路时可防止仪器损坏。

技术参数

• 型号：UHV-720
• 输出电压：≈2 V、≈20 V
• 输出电流：≤ 10 A
• 测量范围（电容）：0.1 μF – 2200 μF
• 测量范围（电感）：0.1 mH – 10 H
• 测量范围（电阻）：50 mΩ – 20,000 Ω
• 测量范围（电流）：1 mA – 15 A
• 测量范围（电压）：0 – 25 V
• 无功功率/容量指示：0 – 20,000 kVA
• 精度（电容 / 电感 / 电流 / 电压 / 容量）：±(1% + 5 位)
• 分辨率：电压 0.1 mV；电流 0.1 mA；电容 0.1 nF；电感 0.1 mH
• 显示：320 × 240 LCD
• 存储：每项测试最多 256 组数据；支持 USB 导出
• 打印：内置微型热敏打印机
• 保护：测试输出具备过流保护

典型应用

• 工业电力系统中电容器组的现场检测与故障诊断。
• △ / Y 配置电容器的维护与核验。
• 实验室中电容、电感及相关电参数的测量与评估。
• 需要数据导出与打印记录的质量控制与验收测试。
