气相色谱分析仪 UHV-645用于气体分析FIDTCD
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气相
- 应用
- 用于气体分析
- 探测器类型
- FID, TCD, 多探测器, ECD, FPD, NPD
- 其他特性
- 可分析, 柱温箱, 温度可调节式, 模块化
产品介绍

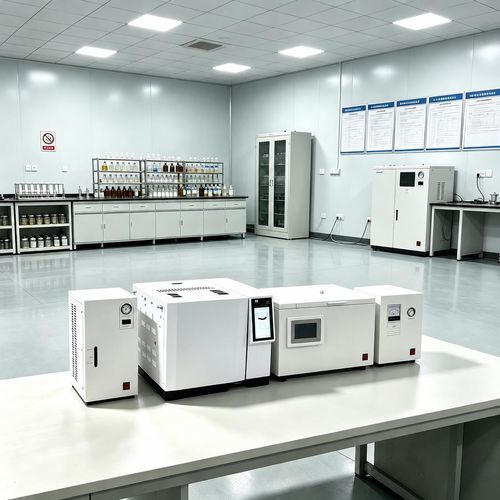

UHV-645 是一款基于气相色谱的油中溶解气体分析仪（DGA），用于定量检测变压器绝缘油中的溶存气体并评估变压器运行状态。
系统组成
主要功能
检测器规格（示例）
技术规格 / 汇总
系统组成
- 色谱主机、空气发生器、氢气发生器、振荡装置、标准气瓶、氩气瓶、控制计算机及附件。
- 模块化设计，便于灵活配置检测器并支持后续升级。
主要功能
- 可分析9种气体：N2、H2、O2、CH4、C2H4、C2H6、C2H2、CO、CO2，用于DGA诊断。
- 10/100M自适应以太网接口，内置IP协议栈并支持MODBUS/TCP以便接入DCS；三套独立连接流程支持本地与远程监控。
- 可选 NetChrom™ 工作站以集中管理多台色谱；操作界面支持中文/英文切换。
- 用户可配置温控区：6路独立温控；16步程序升温；炉温范围 室温+5℃～400℃；升温速率0.1–40℃/min；精度±0.1℃。
- 多处理器并行工作模式提高稳定性；支持多种高性能检测器（FID、TCD、ECD、FPD、NPD）并可灵活安装。
- 可选电子流量控制（EFC）与电子压力控制（EPC）以实现数字化气路控制并提升重现性。
- 定时自启动程序支持定时/在线分析（需在线自动采样硬件）；具备自动检测器识别、故障诊断和断电数据保护功能。
- 内置24位低噪声AD采集，具备基线存储与基线扣除功能；兼容 WinXP/Win2000/Windows7，支持 CDF 文件并可与 Agilent/Waters 工作站集成。
检测器规格（示例）
- FID：检测限 ≤ 3×10^-12 g/s；基线噪声 ≤ 5×10^-14 A；线性范围 ≥ 10^7。
- TCD：灵敏度 ≥ 10000 mV·ml/mg；基线噪声 ≤ 20 μV；线性范围 ≥ 10^5；可选放大倍数1/2/4/8。
- ECD：检测限 ≤ 1×10^-14 g/ml；基线噪声 ≤ 0.03 mV；线性范围 ≥ 10^4；射源 Ni63。
技术规格 / 汇总
- 型号：UHV-645。
- 检测气体：N2、H2、O2、CH4、C2H4、C2H6、C2H2、CO、CO2。
- 显示：192×64 点阵 LCD。
- 温度控制：6 路独立控制；炉温范围 室温+5℃～400℃；16 步程序；精度 ±0.1℃；升温速率 0.1–40℃/min。
- 气动控制：机械阀控制或电子压力/流量控制（可选）。
- 通信：以太网（IEEE802.3）、MODBUS/TCP。
- 主机毛重/外形：59 kg；70×60×65 cm。其它模块尺寸与重量按配置提供。
