高电压耐压测试仪 UHV-680S

多点式绝缘油交流

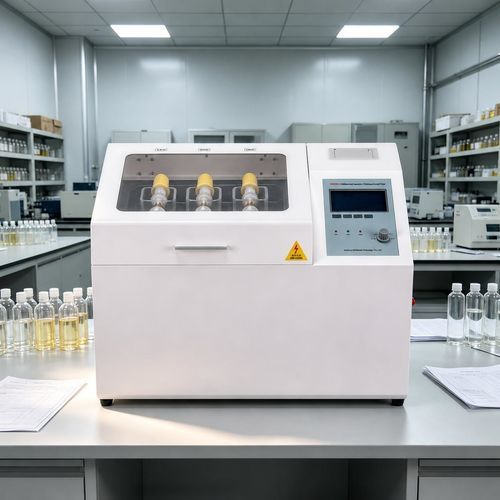

UHV-680S 是一款微机控制的便携式三杯式设备，设计用于在实验室和现场测量变压器油及其它绝缘油的绝缘强度（击穿电压，BDV）。

主要特点

• 大容量单片微机控制，保证测量稳定且可重复。
• 内置宽范围看门狗电路，防止系统崩溃并提升安全性。
• 多种工作模式：支持国家标准方法（GB1986、GB2002）及自定义程序。
• 一体铸造的特殊玻璃油杯，防止渗油并降低干扰。
• 高压端采样设计，测试值直接进入 A/D 转换器，减少模拟电路误差，提高测量精度。
• 保护功能：过流、过压和短路保护；抗干扰能力强，电磁兼容性良好。
• 便携结构，便于室内和现场携带使用。

别名

• 油介电强度测试仪
• 绝缘油测试仪
• 油介质测试仪
• 油 BDV 测试仪

特性 / 技术规格

• 输入电压：AC 220 V ±10%，50 ±5 Hz
• 升压器容量：1.5 kVA
• 输出电压：0–80 kV
• 升压速度：2.0 kV/s、2.5 kV/s、3.0 kV/s、3.5 kV/s（可选）
• 测量精度：±2%
• 静置时间：0–15 分钟（可选）
• 间隔时间：0–10 分钟（可选）
• 搅拌时间：0–90 秒（可选）
• 加压次数：1–6 次（可选）
• 分辨率：0.1 kV
• 功率失真率：< 1%
• 显示：大屏 LCD，英文字符显示
• 电极间隙：标准 2.5 mm
• 工作温度：0–40 ℃
• 湿度：≤85 %RH
• 功耗：< 200 W
• 尺寸：730 mm × 410 mm × 390 mm
• 重量：38 kg
