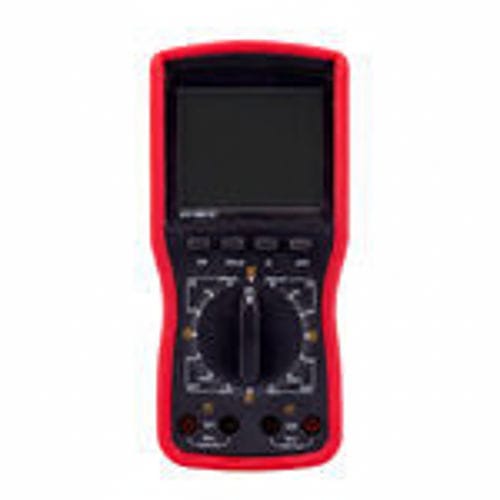

数字相位表 SMG2000B

多功能用于线缆

概述
SMG2000B 是一款手持式双通道数字相位表，用于现场测量交流电压、交流电流及相位关系（U‑U、I‑I、U‑I）。仪器采用钳形电流互感器进行电流输入，并提供隔离的双电压输入，避免相位检测时发生短路。

主要特点

• 双夹设计并配有隔离电压输入，可在电压与/或电流间安全地进行相位测量。
• 可测量相位、相序、交流电压、交流电流和交流漏电流；可识别变压器组与电感/电容电路。
• 钳形电流输入无需断开线路；U1‑U2 测量采用绝缘输入以防短路。
• 高对比度 LCD，字符可达 25 mm，显示角度可调约 70°；白色背光适用于光线不足场所。
• 实用功能：数据保持（HOLD）、自动关机、电池电压提示。

参考工作条件

• 基准环境温度：23℃ ±1℃；工作温度范围：10℃–40℃；相对湿度 <80% RH。
• 基准环境湿度：40%–60%。
• 信号波形（基准）：正弦波，β = 0.05；基准频率 50 Hz ±1 Hz；工作频率 45–65 Hz。
• 仪表工作电压基准：9V ±0.1V；工作容差：9V ±1V。
• 相位测量所需幅值：电压基准 100V ±20V（工作 30V–500V）；电流基准 1A ±0.2A（工作 10mA–20.00A）。
• 避免强外部电场和磁场；被测导体应位于钳口中心附近。

通用规格

• 型号：SMG2000B。电源：DC 9V（6 × 1.5V LR6 碱性电池）。
• 显示：白色背光 LCD；LCD 尺寸 70 mm × 62 mm；显示区 64 mm × 54 mm；字符可达 25 mm。
• 仪器尺寸：196 mm × 92 mm × 54 mm；主机质量 ≈1140 g（含电池）；每个钳约 170 g；测试线约 250 g。
• 采样率：约 3 次/秒。
• 量程：交流电压 0–20V / 200V / 500V；交流电流 0–200mA / 2A / 20A；相位 0–360°。
• 相位测量振幅范围：U1‑U2 30V–500V；I1‑I2 10mA–10.00A；U‑I 组合 10V–500V 与 10mA–10.00A。
• 数据保持：按 HOLD 键保持显示（显示 "DH"）。自动关机：约 15 分钟无操作。
• 电池电压提示：当电池电压低于约 7.8–8.0V 时更换电池。
• 测试线长度：1.5 m；电流钳线长：2 m。

精度与性能

• 电压分辨率/精度：20V → 0.01V；200V → 0.1V；500V → 1V。基本精度 ±(0.5% 量程)。
• 电流分辨率/精度：200mA → 0.1mA；2A → 1mA；20A → 10mA。基本精度 ±(0.5% 量程)。
• 相位：0–360° 显示；分辨率 1°；精度 ±1°（基准条件）。

安全与绝缘

• 耐压：电压输入端与外壳之间 500V/50Hz AC（1 分钟）；钳芯/手柄/次级绕组之间 1000V/50Hz AC（1 分钟）；两个电压输入端之间 500V/50Hz AC（1 分钟）。
• 绝缘电阻：回路与外壳之间及两个电压输入间 ≥10 MΩ。
• 结构：双重绝缘；输入阻抗：各电压量程 ≈1 MΩ（U1‑U2 测量时电压输入阻抗 40 kΩ）。
