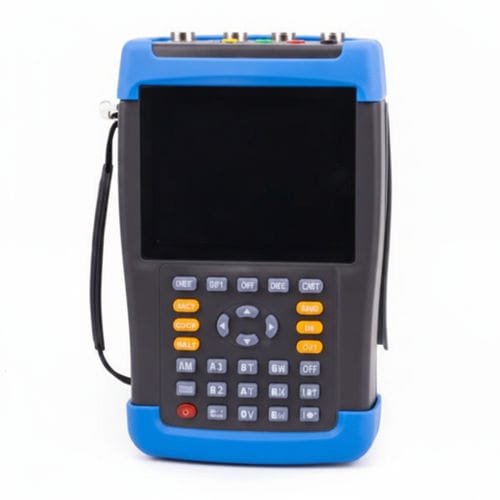

电能质量分析仪 SMG7000

信号监控用于电网

SMG7000 是一款便携式电能质量分析仪，适用于现场检测与长期监测电力系统。可检测波形畸变、高次谐波、电压波动/闪变及三相不平衡，并提供精确的电气参数测量与矢量分析，满足工业现场诊断与调试需求。

主要功能

• 便携高精度检测仪，用于识别波形畸变、谐波、电压偏差、闪变及相位不平衡。
• 精确测量电压、电流、有功/无功/视在功率、相位角、功率因数和频率等参数。
• 矢量图显示，便于快速校验布线和相位关系。
• 采用钳形互感器进行电流测量（非接触）；钳形规格：标准5 A/25 A，选配100 A/500 A及400 A/2000 A。
• 从电网侧到负荷侧的全面电能质量分析：频率偏差、电压偏差、电压波动、闪变、三相不平衡及最多63阶谐波分析。
• 支持单相及同时三相电压/电流波形显示。
• 测试界面带屏幕锁定功能，便于读取和分析记录的数据。
• 负载波动监测与趋势记录（电压、电流、有功/无功/视在功率、频率、相位），保存间隔可配置。
• 支持现场动态监测与设备调试，辅助调试与功率校正工作。
• 对无功补偿与滤波设备的动态参数进行量化评估。
• 可配置的存储间隔与大容量内部存储：1 分钟间隔下可连续记录最长18个月。
• 配备 USB 接口，便于数据导出至 PC，并兼容后台数据管理软件。
• 内置日历与时钟用于数据时间戳；大尺寸彩色 LCD 与导电硅胶按键适合现场操作。
• 高容量锂离子可充电电池与小巧轻便外壳，便于携带。

技术参数

• 型号：SMG7000
• 电压测量范围：0 ～ 200 V ～ 800 V（自动量程切换）
• 电流测量范围（钳形互感器）：标准 5 A / 25 A；可选 100 A / 500 A；可选 400 A / 2000 A
• 相位角测量范围：0 ～ 359.99°
• 频率测量范围：45 ～ 55 Hz
• 电压通道：3 通道（U_A, U_B, U_C）
• 电流通道：3 通道（I_A, I_B, I_C）
• 最大谐波分析阶次：63 阶
• 最大连续存储期（1 分钟间隔）：18 个月
• 电参数测量精度：电压 ±0.2%；频率 ±0.01 Hz；电流与功率 ±0.5%；相位 ±0.2°
• 电能质量精度：基波电压 ≤0.5% FS；基波电流 ≤1% FS；相位误差 ≤0.2°；谐波电压误差 ≤0.1%；谐波电流误差 ≤0.2%；三相不平衡误差 ≤0.2%；电压偏差/波动误差 ≤0.2%
• 工作温度：-10 ℃ ～ +40 ℃
• 充电电源：220 V AC，45 Hz–55 Hz
• 主机功耗：≤ 3 VA
• 电池连续工作时间（充满）：≤ 10 小时
• 绝缘：输入端与外壳之间绝缘电阻 ≥ 100 MΩ；工作电源输入与外壳之间能承受 1.5 kV（工频）1 分钟
• 尺寸：258 mm × 158 mm × 58 mm
• 重量：1.8 kg
