ER筒夹 QuickFlex®

钻孔螺纹快速更换式

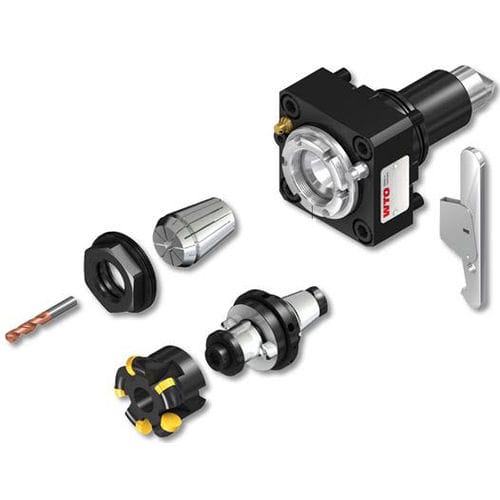

ER筒夹和快换系统在同一把刀座上的完美结合. 快换系统证明了: 用最小的投资, 直接使用标准ER筒夹的QuickFlex®刀座; 及最大的扩展性, 增加使用QuickFlex®适配器的快换功能大大缩短了刀具更换时间. 01 刀座 02 QuickFlex®-夹头 03 筒夹 04 锁紧螺母 05 QuickFlex®-适配器 06 单手板手 (专利已注册) 07 QuickFlex®-适配器和锁紧螺母的螺纹 02 QuickFlex®-夹头 07 QuickFlex®-适配器和锁紧螺母的螺纹 08 用于QuickFlex®-适配器的径向定位及轴向支撑用的短锥体介面 09 ER筒夹锥体介面 10 用于QuickFlex®-适配器之扭力传递的多边形夹头 11 径向支撑保证QuickFlex®-适配器在负载下的高刚性 两个独立锥体介面确保持久使用精度. 已注册专利的单手板手使您在更换刀具时更迅速及更安全. ER筒夹和快换系统在同一把刀座上. 投资小, 首先只需投资带标准ER筒夹的刀座. 也就是说: 先选用最适合您的刀座,以后根据需要再决定是否投资带快换功能的适配器. 最大的产品扩展性, 已投资的刀座可以在以后根据需要随时增加快换适配器. 也就是说: 先投资价格优的基础刀座, 然后根据需要增加快换适配器灵活地扩展投资. 快换适配器可以在车削中心外与刀座合二为一, 预先调置. 也就是说: 缩短了更换刀具时间. 已注册专利的单手板手既迅速又安全进行刀具置换.
