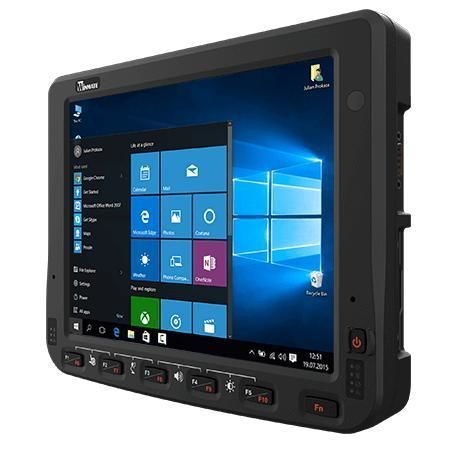

10.4"车载终端 FM10AD-V

第十二代Intel® Core™Intel® Core i5-1235U13th Generation Intel® Core™

概述
Winmate FM10AD-V 是一款 10.4" 车载终端，采用 Intel® 第12/13代处理器，针对仓储物流、车队管理和叉车作业设计。产品具备 IP65 防护、MIL‑STD‑810H 抗冲击与振动能力、10–60V DC 宽电源输入并支持点火控制，以及 VESA/RAM 安装方案。

主要特性

• 10.4" 1024 x 768 PCAP 多点触控屏（默认 400 nits；可选 800 nits）
• Intel® 第12/13代处理器选项；TPM 2.0 硬件安全
• IP65 防护等级；符合 MIL‑STD‑810H 冲击与振动要求
• 10–60V DC 宽电源输入，支持点火控制；无风扇设计
• 兼容 VESA 75 x 75 mm 与 RAM 安装；可编程功能键
• 可选 WWAN（LTE/5G）、GNSS（GPS/GLONASS）、CANBus

认证

• IP65
• MIL‑STD‑810H（冲击与振动）
• CE、FCC
• UL60950‑1 / EN60950‑1
• PTCRB、IC（ICES‑003）

显示

• 尺寸：10.4"；分辨率：1024 x 768
• 类型：Projected Capacitive 多点触控（PCAP）
• 亮度：400 nits（默认）；800 nits（可选）
• 对比度：1200:1；可视角：88/88/88/88
• 触控模式：支持手、触控笔与手套模式

系统规格

• 处理器：Intel® Core™ i5‑1235U（默认）或 i5‑1335U（可选）
• 内存：8GB（默认）；可选 16GB / 32GB
• 存储：128GB（默认）；可选 256GB / 512GB
• 操作系统：默认 Windows 10 IoT Enterprise LTSC（64-bit）；可选 Windows 11 IoT Enterprise
• 无线：WLAN、Bluetooth；可选 WWAN LTE/5G Sub‑6
• GNSS：可选 GPS/GLONASS
• 传感器：重力感应、环境光、温度传感器

摄像头

• 前置摄像头：2 MP

机械

• 尺寸：268 x 214 x 51 mm
• 重量：2.4 kg
• 安装：VESA 75 x 75 mm；支持 RAM 安装
• 散热：无风扇设计

I/O 接口

• USB：1 x USB 3.0 Type‑C；1 x USB 2.0
• 串口：2 x RS232/422/485（默认 RS232）
• 以太网：1 x Gigabit LAN（可选 PSE IEEE 802.3at 30W）
• 音频：Mic‑in 与 Line Out（或与 DIDO 二选一 可选）
• Micro SD 卡槽；双 Nano SIM 卡槽；6 个 LED 指示灯
• DIDO：1 x DIDO（2xDI；2xDO）可选；CANBus 可选

环境与耐久性

• 工作湿度：5%–95% RH 非冷凝
• 工作温度：-30°C 至 60°C；存储温度：-30°C 至 60°C
• 冲击：MIL‑STD‑810H Method 516.8 Procedure I
• 振动：MIL‑STD‑810H Method 514.8 Procedure I
• 抗冲击：EN62262 IK07；ESD：EN 61000‑4‑2（±8kV 直接、±12kV 空气）

控制与电源

• 按键：1 x 电源键；6 x 可编程功能键（可通过 Winset 配置）
• 电源输入：10 V ~ 60 V DC，支持点火控制
• 标准电源附件：保险丝套件、1.8m 电源线、转换电缆、150W 适配器

安全与设备管理

• TPM 2.0 硬件安全
• 支持 SOTI MobiControl 设备远程管理

标配附件

• Fuse Kit（FK‑FMD）
• 150W 适配器及电源线（EA11301K）
• Power Converter Cable（PCC‑FM）
• 1.8m 电源线（PWC180‑AD）

可选附件

• 触控笔套件；磁性多频天线（VM10S）；GPS & LTE MIMO 天线（VM9C）
• RS232 / 音频 / DIDO / CANBus 电缆；WWAN 天线；IP65 LAN 电缆；理线夹套件

安装方案

• 安装示例1（免钻）：RAM clamp mount + RAM arm + RAM VESA ball（RAM‑D‑247U‑4 / RAM‑D‑201U / RAM‑D‑2461U）
• 安装示例2（钻孔）：round base + RAM arm + RAM VESA ball（RAM‑D‑202U / RAM‑D‑201U / RAM‑D‑2461U）
• 键盘安装：Winmate 键盘适配板（PN:821009131600）提供 VESA/AMPS 孔位

备注
可用的安装方法与零件依所购型号与配置而异。图片仅供说明，与实际产品可能存在差异。
