- 12.1"车载终端
- Winmate, Inc./京融电

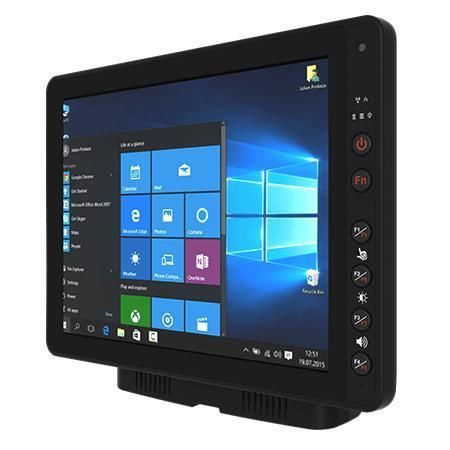

12.1"车载终端 FM12EIntel® Atom x6413EMIL-STD-810HIP 65
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 显示器尺寸
- 12.1"
- 处理器
- Intel® Atom x6413E
- 保护程度
- MIL-STD-810H, IP 65
- 应用
- 船队管理, 叉车, 工业, 用于航空工程
- 操作系统
- Windows 10 IoT企业版, Windows 11 IoT企业版
- 屏幕类型
- 电容触摸屏式, 感应电容, 多触点触摸屏
- 内存
- 4 GB, 8 GB, 16 GB
- 数据存储
- SSD 128GB, SSD 256GB, SSD 512GB
- 可连接性
- 4G LTE, 蓝牙, WiFi, USB, 千兆以太网, GNSS, CANbus
- 其他特性
- 无风扇, 移动式, VESA75, 平板电脑
产品介绍
概述
FM12E是一款12.1"车载/叉车安装计算机，面向仓储物流、车队管理和叉车作业。其设计适用于工业与车载环境，具备现场可更换前面板、无风扇散热与长期平台可用性。
主要特性
认证
显示
系统规格
摄像头
环境与耐久性
控制与按键
I/O 端口（概述）
机械
电源与电池
配件（标准 / 可选）
安装方案（示例）
安装 1 – 无钻孔方案
A | RAM Clamp Mounts - 安装在叉车上 | RAM‑D‑247U‑4 | 带 2.25" 球的夹具底座 | 数量：1
B | RAM Arm | RAM‑D‑201U | 适用于 2.25" 球的臂（长：8.375"） | 数量：1
C | RAM Ball 设备侧 | RAM‑D‑2461U | 75 × 75 mm VESA，带 2.25" 球 | 数量：1
C‑1 | 螺钉 | - | SUS304 M5 × 12 mm | 数量：5
C‑2 | 垫圈 | - | M5 垫圈 | 数量：5
安装 2 – 钻孔方案
A1 | RAM round base mounts - 安装在叉车上 | RAM‑D‑202U | 3.68" 圆形底座，带 2.25" 球 | 数量：1
A1‑1 | 螺钉 | - | SUS304 M8 × 40 mm | 数量：5
B | RAM Arm | RAM‑D‑201U | 适用于 2.25" 球的臂 | 数量：1
C | RAM Ball 设备侧 | RAM‑D‑2461U | 75 × 75 mm VESA，带 2.25" 球 | 数量：1
安装 3 – 键盘安装
D | Winmate 键盘适配板（PN:821009131600） | - | 连接设备的 4 个 VESA 孔及连接 RAM 球的 4 个 AMPS 孔 | 数量：1
D‑1 | 螺钉 | - | SUS304 M5 × 20 mm | 数量：5
产品亮点 / 总结
FM12E 提供车载级平台，具备模块化 dock I/O、宽电压与点火控制支持、现场可更换前面板及高亮显示可选项，适合仓储与车载工业部署。
FM12E是一款12.1"车载/叉车安装计算机，面向仓储物流、车队管理和叉车作业。其设计适用于工业与车载环境，具备现场可更换前面板、无风扇散热与长期平台可用性。
主要特性
- Intel® Elkhart Lake系列处理器（默认Intel Atom x6413E；可选更高性能型号）
- 12.1" XGA (1024 × 768) 投影式电容（PCAP）多点触控屏
- 现场可更换前面板，降低维护停机时间
- 前面板IP65防护；符合MIL‑STD‑810H冲击与振动要求
- 宽工作温度范围，适应极端环境
认证
- IP65（前面）
- MIL‑STD‑810H（冲击与振动）
- CE、FCC、IC（ICES‑003）
- UL60950‑1、EN60950‑1
- PTCRB（无线模块）
显示
- 尺寸：12.1 英寸
- 类型：投影式电容多点触控（PCAP）
- 分辨率：1024 × 768（XGA）
- 亮度：400 nits（标准）；可选800 nits；报告中提及高亮选项
- 对比度：1000:1
- 可视角：89/89/89/89
- 触控模式：手指、触控笔、手套模式
系统规格
- 处理器（可选）：Intel Atom x6413E 1.5GHz（最高3.0GHz）默认；可选 x6425E、x7433RE、x7835RE
- 内存：默认4GB；可选8GB、16GB
- 存储：默认128GB M.2 SSD；可选256GB、512GB
- 安全：TPM 2.0
- 操作系统：默认 Windows 10 IoT Enterprise LTSC（64位）；可选 Windows 11 IoT Enterprise LTSC
- 无线：支持WLAN与Bluetooth；可选WWAN（4G/LTE）；GNSS（GPS/A‑GPS）
- 传感器：G‑Sensor、环境光传感器、温度传感器
摄像头
- 前置摄像头：2 MP
环境与耐久性
- 工作湿度：5% 至 90% RH，非凝结
- 工作温度：-30°C 至 60°C
- 存储温度：-30°C 至 60°C
- 冲击：MIL‑STD‑810H Method 516.8 Procedure I
- 振动：MIL‑STD‑810H Method 514.8 Procedure I
- 抗冲击：EN62262 IK07
- 静电放电（ESD）：符合 EN 61000‑4‑2，增强型 ±8kV 接触 & ±12kV 空气放电
控制与按键
- 1 × 电源键
- 5 × 功能键（可通过 Winset 编程）
I/O 端口（概述）
- USB：1 × USB Type‑C（平板）；Docking 的 DB9 接口通过适配器提供 2 × USB 2.0
- 串口：2 × COM（通过 docking）
- LAN：1 × 千兆以太网（docking）
- 音频：Docking：2 × 扬声器；Docking：CANBus 或 音频 选项
- 存储：1 × Micro SD 卡槽（平板）
- SIM：1 × 双 Nano‑SIM 卡槽
- 指示灯：4 × LED（WLAN、UPS 电池、HDD、加热器）
- Dock 天线接口：SMA（WLAN 默认），GPS/WWAN 可选 SMA
机械
- 尺寸：平板 307 × 225 × 41 mm；Docking 202 × 245 × 52 mm
- Dock 外壳：铝合金
- 重量：平板 1.7 kg；Docking 1.6 kg
- 安装：支持 RAM mount 与 VESA 75 × 75 mm
- 散热：无风扇设计
电源与电池
- 电池：7.6V UPS 电池（2S1P），最小备份时间约 30 分钟
- 电源额定：Docking 10V–60V（带点火控制）；平板 12V DC 输入
- 典型功耗：45W
配件（标准 / 可选）
- 标准配件：5m 带保险丝电源线、0.3m USB 线、0.15m 电源转换线、DC 插孔电源线、84W 适配器含电源线、束线夹套件、WLAN 天线 ×2、快速入门指南、外置天线固定支架、Dock 锁钥、触控笔套件 + 螺钉
- 可选配件：RS232 线、音频线、CAN Bus 线、IP65 LAN 线、GPS & LTE 组合天线、磁性组合天线、WWAN 天线、安装与适配器套件
安装方案（示例）
安装 1 – 无钻孔方案
A | RAM Clamp Mounts - 安装在叉车上 | RAM‑D‑247U‑4 | 带 2.25" 球的夹具底座 | 数量：1
B | RAM Arm | RAM‑D‑201U | 适用于 2.25" 球的臂（长：8.375"） | 数量：1
C | RAM Ball 设备侧 | RAM‑D‑2461U | 75 × 75 mm VESA，带 2.25" 球 | 数量：1
C‑1 | 螺钉 | - | SUS304 M5 × 12 mm | 数量：5
C‑2 | 垫圈 | - | M5 垫圈 | 数量：5
安装 2 – 钻孔方案
A1 | RAM round base mounts - 安装在叉车上 | RAM‑D‑202U | 3.68" 圆形底座，带 2.25" 球 | 数量：1
A1‑1 | 螺钉 | - | SUS304 M8 × 40 mm | 数量：5
B | RAM Arm | RAM‑D‑201U | 适用于 2.25" 球的臂 | 数量：1
C | RAM Ball 设备侧 | RAM‑D‑2461U | 75 × 75 mm VESA，带 2.25" 球 | 数量：1
安装 3 – 键盘安装
D | Winmate 键盘适配板（PN:821009131600） | - | 连接设备的 4 个 VESA 孔及连接 RAM 球的 4 个 AMPS 孔 | 数量：1
D‑1 | 螺钉 | - | SUS304 M5 × 20 mm | 数量：5
产品亮点 / 总结
FM12E 提供车载级平台，具备模块化 dock I/O、宽电压与点火控制支持、现场可更换前面板及高亮显示可选项，适合仓储与车载工业部署。
