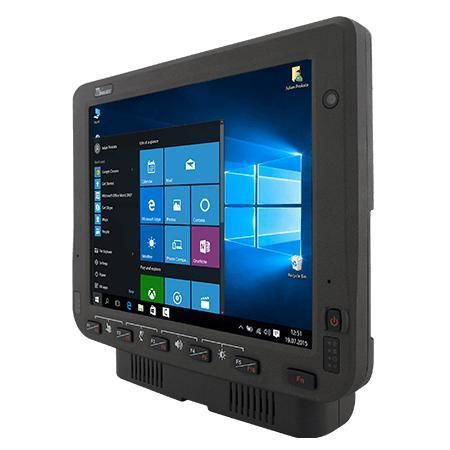

10.4"车载终端 FM10E

Intel® Atom x6413EMIL-STD-810GMIL-STD-810H

概述
Winmate FM10E 是一款 10.4 英寸车载/移动计算机，面向现场服务、仓库数据采集与车队运营。为工业车辆集成设计，采用平板+扩展坞模块化架构，前面板满足 IP65、防护等级，并符合 MIL‑STD 冲击与振动要求，支持宽温运行选项。

主要特性

• Intel® Elkhart Lake 平台（示例：x6413E），并可选更高性能的 Atom 变体
• 10.4" 1024 x 768 显示屏，投射电容式（PCAP）多点触控（支持手、手写笔、手套模式）
• 可现场更换的前面板以降低维护时间
• 前面板 IP65 防尘防水
• 宽工作温度范围（例如 -30°C 至 60°C），并可选屏幕加热/防霜功能

认证

• MIL‑STD‑810G / MIL‑STD‑810H（冲击与振动）
• IP65
• CE、FCC、IC（ICES‑003）
• UL60950‑1 / EN60950‑1、PTCRB

产品详情
抗震抗振：加固外壳并按 MIL‑STD 方法测试，确保在车辆与工业环境中的可靠运行。

显示与触控：10.4" XGA 面板，PCAP 多点触控，支持手套与手写笔模式；默认亮度 400 nits，可选 800 nits 提升可读性。

处理器与操作系统：默认搭载 Intel Atom x6413E，可选更高性能的 Elkhart Lake 系列。默认操作系统为 Windows 10 IoT Enterprise LTSC（64‑bit），可选 Windows 11 IoT Enterprise LTSC。

可维护性：在支持的配置下，前面板与触摸屏可现场更换，降低停机时间与维护成本。

配件（标配与可选）
标配：USB 数据线、电源转换线、外置天线固定支架、保险丝套件、Wi‑Fi 天线、手写笔套件、扩展坞钥匙、适配器、带保险丝电源线、快速入门指南等。

可选：磁性多频段组合天线、GPS & LTE MIMO 天线、CAN/RS232 数据线、WWAN 天线、IP65 LAN 线及多种安装与线缆选项。

安装方案（示例）
免钻方案：RAM 夹具（RAM‑D‑247U‑4）+ RAM 臂（RAM‑D‑201U）+ 设备侧 RAM 球座（RAM‑D‑2461U）及配套紧固件。

钻孔方案：RAM 圆形底座（RAM‑D‑202U）+ RAM 臂 + VESA 球座与紧固件。

键盘安装：Winmate 键盘适配板（PN: 821009131600）与 RAM 安装件组合以实现键盘集成。

技术规格

• 型号：FM10E
• 显示：10.4" (1024 x 768) PCAP，默认 400 nits（可选 800 nits）
• 处理器：Intel Atom x6413E（1.5 GHz up to 3.0 GHz）默认；可选 x6425E/x7433RE/x7835RE
• 内存：4 GB 默认（可选 8 GB、16 GB）
• 存储：128 GB 默认（可选 256 GB、512 GB）
• 安全：TPM 2.0
• OS：Windows 10 IoT Enterprise LTSC 默认；Windows 11 IoT Enterprise 可选
• 无线：支持 WLAN/BT；可选 WWAN 4G/LTE；支持 GNSS（GPS/A‑GPS）
• 传感器：G‑Sensor、光线传感器、温度传感器
• 相机：前置 2 MP
• 环境：工作温度 -30°C 至 60°C（视配置）；工作湿度 5%–95% RH 无凝结
• 冲击与振动：MIL‑STD‑810H（516.8 / 514.8）
• 防护：IP65；抗冲击 EN62262 IK07；ESD：EN 61000‑4‑2
• I/O：USB Type‑C（平板），DB9（dock，用于 2x USB2.0），2x COM（dock），1x 千兆以太网（dock），音频/扬声器，microSD，Dual‑Nano SIM，dock 上 SMA 天线连接器
• 机械：平板 268 x 214 x 35 mm（约 1.7 kg）；dock 202 x 245 x 52 mm（约 1.6 kg）；支持 RAM/VESA 安装；无风扇设计
• 电源：dock 10V–60V（含点火控制）；平板 12V DC In；UPS 电池 7.6V (2S1P) ≥30 分钟；典型功耗 45W
• 认证：CE、FCC、IC、UL60950‑1、EN60950‑1、PTCRB
