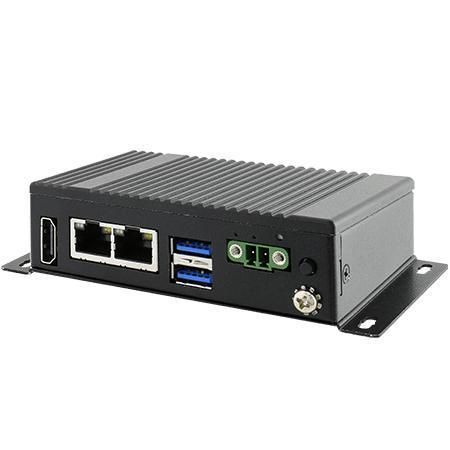

箱式电脑 EACIL20

嵌入式Intel® Apollo Lakeintel® celeron® N3350

概述
Winmate EACIL20 是一款基于 Intel® Celeron® N3350（Apollo Lake）的无风扇工业嵌入式计算机。针对工业自动化、嵌入式系统和关键任务型边缘应用设计，具有金属外壳、紧凑体积、模块化扩展以及多种安装方式，便于 OEM 和系统集成商部署。

主要特性

• Intel® Apollo Lake N3350 1.1 GHz（睿频最高至 2.4 GHz）
• 无风扇散热设计，适应多尘及振动环境
• 紧凑尺寸：100 x 70 x 31 mm（one layer）
• 模块化扩展板设计，灵活扩展 I/O
• 安装方式：桌面、壁挂（默认），可选 VESA 和 DIN 导轨
• 通过 Microsoft Azure IoT 与 AWS IoT Greengrass 认证

认证

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

产品亮点

• 小型无风扇机箱，适合工业现场部署
• 双千兆以太网，支持 OT/IT 网络分离
• 高速 USB 3.2 Gen1x1 接口，HDMI 可选
• 支持 TPM 2.0 硬件安全
• 支持 Windows 10 IoT Enterprise（64-bit）和 Ubuntu 20.04（可选）

扩展模块（示例）

• EACWSLT-222：WWAN 扩展（单卡槽）
• EACWSLT-231：3 口 RS232/422/485 隔离（默认 RS232）
• EACWSLT-232：16 通道数字 I/O 隔离
• EACWSLT-233：2 口 CANBUS 隔离
• EACWLST-234：3 口 USB 2.0
• EACWLST-235：2 口 RS232/422/485 隔离
• EACWLST-236：2 口 Giga-LAN
• EACWLST-237：WWAN 扩展（双卡槽）

机械与环境
尺寸：100 (W) x 70 (H) x 31 (D) mm（单层）；100 x 70 x 61 mm（双层）。重量：0.4 kg（单层）；0.5 kg（双层）。外壳：金属。散热：无风扇设计。工作湿度：30%–90% RH 非冷凝。工作温度：0°C 至 55°C。存储温度：-15°C 至 70°C。冲击/振动：符合 IEC 60068-2-27 / IEC 60068-2-64。防护等级：IP30。

I/O 与接口

• USB：2 x USB3.2 Gen1x1 (Type-A)
• LAN：2 x Gigabit RJ45
• 视频：1 x HDMI 1.4（可选）
• 扩展：1 x full-size mPCIe；1 x mini PCIe；2 x USB2.0 wafer
• 指示：电源 LED
• 电源输入：1 x 9~36V DC，2-pin 端子块

控制与按键

• 1 x 电源按键
• 1 x 复位按键

存储与内存

• 内存：4 GB LPDDR4
• 存储：板载 eMMC 32 GB（默认）；可选 eMMC 64/128 GB；可选 SSD 128/256/512 GB

安全与无线

• TPM 2.0
• WLAN / Bluetooth / WWAN：可选（需对应 SKU 或扩展模块及天线）

电源与配件

• 电源输入：9~36V DC via 2-pin terminal block
• 可选适配器：12V / 36W
• 配件：快速入门指南、端子适配器线、开放式 DC 电缆、WLAN/WWAN 外置天线（视 SKU 而定）、可选 VESA 与 DIN-Rail 安装套件

应用场景

• 工厂数据采集与边缘计算（SCADA 代理）
• 智能楼宇自动化（HVAC、照明控制）
• 配备 HDMI 的信息亭控制器与 HMI
• IIoT 网关、协议转换与云端集成

技术规格

• 处理器：Intel® Celeron® N3350 1.1GHz（最高 2.4GHz）默认；Intel® Pentium® N4200 可选
• 内存：4 GB LPDDR4
• 存储：eMMC 32 GB 板载（默认）；可选 eMMC 64/128 GB；可选 SSD 128/256/512 GB
• 以太网：2 x Intel® Gigabit Ethernet Controller
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise（64-bit） / Linux Ubuntu 20.04（可选）
