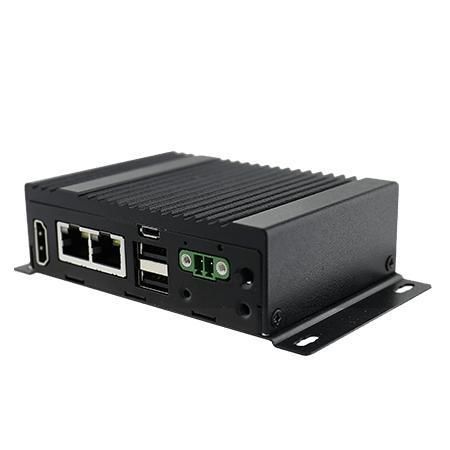

箱式电脑 EACFA20

台式嵌入式壁挂

概述
Winmate EACFA20 是一款基于 NXP i.MX6 双核 1.0 GHz 处理器的紧凑型无风扇工业嵌入式盒式电脑与 IoT 网关。适用于工业自动化、嵌入式系统和 IIoT 部署，强调低功耗、模块化 I/O 扩展与多种安装方式。

主要特点

• NXP i.MX6 双核 1.0 GHz（ARM Cortex-A9）
• 无风扇被动散热设计
• 紧凑尺寸：100 x 70 x 31 mm（单层）
• 安装选项：桌面、壁挂（默认）、VESA（可选）、DIN 导轨（可选）
• 模块化 slice 扩展支持串口 I/O、CANbus、数字 I/O、WWAN、USB 扩展
• Microsoft Azure Certified for IoT；AWS IoT Greengrass Certified

认证

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• 外壳防护等级 IP30

系统规格（要点）

• 处理器：NXP i.MX6 双核 1.0 GHz
• 内存：默认 1 GB，可选 2 GB
• 存储：板载 eMMC 16 GB 默认，32 GB 可选；支持 microSD
• 操作系统：Linux Ubuntu 18.04（可支持 Yocto/Android 变体）
• WLAN / BT / WWAN：可选支持
• 扩展模块示例：EACWSLT-222（WWAN 单卡槽）、EACWSLT-231（3 端口 RS232/422/485 隔离）、EACWSLT-232（16 路数字 I/O 隔离）、EACWSLT-233（2 端口 CANBUS 隔离）、EACWLST-234（3 端口 USB 2.0）、EACWLST-235（2 端口 RS232/422/485 隔离）
• mPCIe / mini PCIe：1 x 全尺寸 mPCIe；1 x mini PCIe

机械特性

• 尺寸：100 (W) x 70 (H) x 31 (D) mm（单层）；100 x 70 x 61 mm（双层）
• 重量：0.4 kg（单层）；0.5 kg（双层）
• 外壳：金属
• 散热：无风扇被动设计

环境

• 工作湿度：30% 至 90% RH，非凝结
• 工作温度：0°C 至 55°C
• 存储温度：-15°C 至 70°C
• 冲击与振动：工作冲击 IEC 60068-2-27；振动 IEC 60068-2-64
• IP 等级：IP30

I/O 与端口

• USB：2 x USB 2.0 Type-A；1 x USB 2.0 OTG（Micro USB）
• LAN：2 x 千兆 RJ45
• 视频：1 x HDMI 1.4（可选）
• 串口 / 控制台：默认 RS232；通过扩展模块支持 RS232/422/485
• 指示灯：1 x 电源 LED
• 电源输入：9~36 V DC，通过 2-pin 端子块

电源

• 电源范围：9~36 V DC，通过 2-pin 端子块
• 适配器（可选）：12 V 36 W AC-DC 适配器

按钮与控制

• 1 x 电源按钮
• 1 x 复位按钮

配件（含 / 可选）

• 快速入门指南
• 端子块 2-pin 到 2.5Ø 母头适配线
• 2-pin 端子块连接器；开线直流电缆
• 外置 WLAN 天线（针对 WLAN SKU）
• 外置 WWAN 天线（针对 WWAN SKU）
• AC-DC 适配器 12 V/36 W（可选）
• VESA 安装套件（可选）
• DIN 导轨安装套件（可选）

使用场景

• 用于智能工厂、设备自动化与远程监控的工业 IoT 网关
• 协议转换器，例如 Modbus RTU 到 MQTT
• 用于运行控制应用的 Android 工业盒式平台（无头或外接显示）

技术规格

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• 内存: 1 GB 默认 / 2 GB 可选
• 存储: eMMC 16 GB 默认 / 32 GB 可选；支持 microSD
• 操作系统: Linux Ubuntu 18.04（部分 SKU 标注 Android 支持）
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (可选), 串口通过扩展模块提供
• 扩展: 全尺寸 mPCIe, mini PCIe, 多种模块选项（WWAN, RS232/422/485, digital I/O, CANbus, USB）
• 电源: 9~36 V DC (2-pin terminal block); 可选 12 V 36 W 适配器
• 尺寸: 100 x 70 x 31 mm (one layer); 重量: 0.4 kg
• 安装: 桌面 / 壁挂（默认）；VESA 与 DIN 导轨可选
• 工作温度/湿度: 0°C 至 55°C；30%–90% RH 非凝结
• 认证: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
