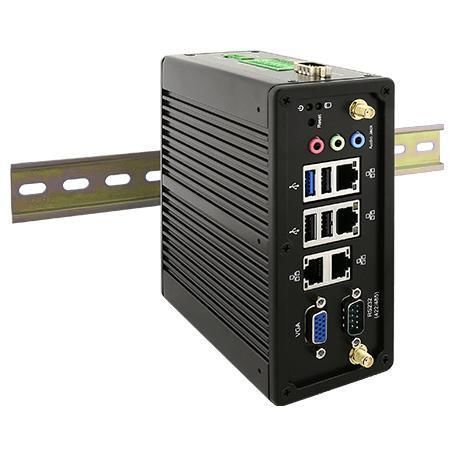

箱式电脑 IBDRW100-EX

DIN导轨Intel® Celeron N2930RS-232

概述
Winmate IBDRW100-EX 是一款通过 ATEX 与 Class I, Division 2 认证的 DIN 导轨嵌入式工业电脑，搭载 Intel® Celeron® N2930。针对石油天然气、化工等危险区域设计，具备无风扇铝合金外壳、前/顶部可访问 I/O 以及宽温操作范围，适合现场长期可靠运行。

主要特性

• ATEX Zone 2 (II 3G Ex nA IIC T4 Gc) 与 Class I, Division 2 认证
• 为工业自动化与 DIN 导轨安装设计
• Intel® Celeron® N2930 处理器（1.83–2.16 GHz）
• 1 x RS232/422/485（跳线切换）
• 4 x 千兆以太网，1 x USB 3.0，3 x USB 2.0，1 x VGA，音频输出，隔离直流电源输入
• 无风扇设计与铝合金机箱，实现被动散热
• 工作温度范围：-20°C 至 60°C
• AWS IoT Greengrass 认证

认证

• ATEX II 3G Ex nA IIC T4 Gc（Zone 2）
• Class I, Division 2, Groups A,B,C,D（C1D2）
• CE、FCC
• UL 508；CSA C22.2 No.142-m1987
• UL 60950-1；CSA C22.2 No. 60950-1-07；EN 62368-1
• EN 60079-0；EN 60079-15
• MIL-STD-810G（振动/冲击可选）

产品亮点与适用场景
双认证（ATEX / C1D2）与紧凑的 DIN 导轨尺寸使 IBDRW100-EX 适用于危险区域的远程数据采集、协议网关或 HMI 节点。前/顶部的 I/O 布局便于控制柜和现场箱体的接线与维护。

系统规格

• 处理器：Intel® Celeron® N2930（1.83–2.16 GHz）
• 内存：1 x SO‑DIMM DDR3L 1600 MHz；默认 4 GB；可选扩至 8 GB
• 存储：默认 mSATA SSD 128 GB；可选 256/512 GB；可选 SATA III 支持 2.5" 驱动
• 以太网：4 x Intel® 千兆以太网控制器（若装 WLAN 模块可能禁用 1 端口）
• 安全：TPM（可选）
• 操作系统：Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04（可选）
• 无线：通过 mPCIe 支持 WLAN/BT（可选）；扩展：2 x mPCIe 插槽

机械

• 尺寸：139 x 65.4 x 152 mm
• 重量：1.5 kg
• 安装：DIN 导轨安装
• 外壳：铝合金
• 散热：无风扇

环境

• 工作温度：-20°C 至 60°C
• 存储温度：-40°C 至 80°C
• 工作湿度：10% 至 90% RH，非冷凝
• 冲击与振动：可选 MIL-STD-810G

I/O 端口

• USB：1 x USB3.2 Gen1 (Type-A)，3 x USB2.0 (Type-A)
• 串口：1 x RS232/422/485 DB9（默认 RS232），1 x 隔离 RS422/485 DB9（默认 RS422）
• LAN：4 x 千兆 RJ45
• 视频：1 x VGA DB15
• 音频：Mic in；Line in；Line out
• DIDO：1 x 隔离 5V 9-in/9-out DIO（20 针端子）；可选隔离 30V 变体
• 电源输入：1 x 隔离 9–36V DC（3 针端子）

电源

• 输入：隔离 9–36V DC（3 针端子）
• 适配器：12V 36W（常见附件）

控制与按钮

• 复位按钮 x1

附件（标配 / 可选）

• 标配：100~240V AC→DC 适配器、电源线、DIDO 端子、开线电缆、DIN 导轨安装套件、线缆固定件
• 可选：DIN 导轨安装夹（DR-MC）、线缆固定套件（DR-CH）、额外 mSATA/SSD、WLAN 模块

应用

• 井口监测、化学罐体监测、炼厂数据网关、危险区域的工业自动化网关

技术规格

• 型号：IBDRW100-EX
• 品牌：Winmate
• CPU：Intel® Celeron® N2930（1.83–2.16 GHz）
• 内存：4 GB DDR3L（默认），可扩展
• 存储：mSATA SSD 128 GB（默认）；可选 SATA III 支持 2.5"
• I/O：4 x GigE、4 x USB、RS232/422/485、VGA、音频
• 电源：9–36V DC 隔离输入
• 工作温度：-20°C 至 60°C
• 认证：ATEX Zone 2；Class I Div.2；CE；FCC；UL；CSA；EN 62368-1
