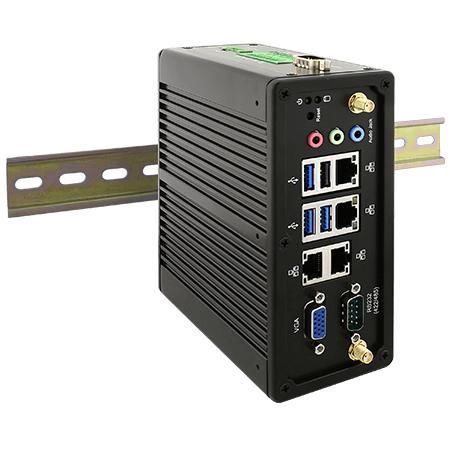

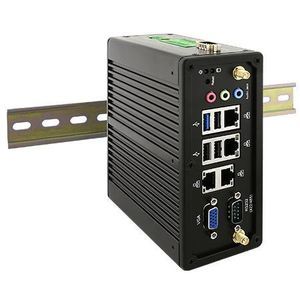

箱式电脑 IBDRW100-EX-P

DIN导轨Intel® Atom x7-E3950Intel® Apollo Lake E3950

概述
Winmate IBDRW100-EX-P 是一款可装 DIN 导轨的箱式工业 PC，获得 ATEX / Class I, Division 2 (C1D2) 危险区认证。该设备在无风扇铝合金外壳中集成 Intel® Atom® E3950，适用于石油天然气、化工处理与工业自动化，提供前/上方可访问的 I/O 及宽温运行能力。

主要特性

• 适用于 ATEX / Class I, Division 2 (C1D2) 危险区
• DIN 导轨安装形式，便于配电柜与控制面板集成
• 板载 Intel® Atom® E3950（1.6 GHz，最高 2.0 GHz）
• BIOS 可切换 RS232/422/485 串口模式
• 4 x 千兆以太网、3 x USB3.0、1 x USB2.0、1 x VGA、标准音频 I/O
• 无风扇被动散热，铝制外壳
• 宽工作温度：-40°C 至 70°C
• AWS IoT Greengrass 认证，便于边缘/物联网集成

认证

• CE、FCC、IC
• UL 62368-1、EN 62368-1、CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17、UL 121201 Ed.9
• 可选 MIL‑STD 抗冲击与振动方案

系统规格

• 处理器：Intel Atom E3950（1.6 GHz，最高 2.0 GHz）；可选 E3940/E3930
• 内存：默认 4 GB，可选至 8 GB
• 存储：默认 128 GB SSD；可选 256/512 GB；M.2 2242 B-key（SATA）；1 x SATA III（可选，用于 2.5" SSD/HDD）
• 以太网：4 x 千兆 RJ45
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise 64-bit 或 Linux Ubuntu 20.04
• WLAN/蓝牙：通过 M.2 2230 E-key 可选支持

机械参数

• 尺寸：139 x 65.4 x 152 mm
• 重量：约 1.5 kg
• 安装：DIN 导轨
• 外壳：铝制，风扇无设计

环境

• 工作湿度：10%–90% RH，非冷凝
• 工作温度：-40°C 至 70°C
• 存储温度：-40°C 至 80°C
• 冲击与振动：提供 MIL‑STD 可选方案

I/O 端口

• USB：3 x USB3.2 Gen1（Type‑A）；1 x USB2.0
• 串口：1 x RS232/422/485 DB9（可选）；1 x 绝缘 RS422/485 DB9（可选）
• LAN：4 x 千兆 RJ45
• 视频：1 x VGA DB15
• 音频：Mic in、Line in、Line out
• DIDO：1 x 绝缘 5V 9-in/9-out DIO（20 针端子）；可选 30V 绝缘 DIO 配置
• 电源：3 针端子隔离输入 9–36V DC

电源与配件

• 供电范围：9 V 至 36 V DC
• 典型适配器：12 V、84 W（视套件而定）
• 标配/附件：AC 100–240V 到 DC 适配器、电源线、DIDO 端子、DIN 导轨安装套件、线缆固定件等
• 可选配件：DIN Rail Mounting Clip (DR‑MC)、Cable Holder Kit (DR‑CH)

产品安全说明

• 后缀 "-EX" 表示适用爆炸危险场所；在危険区务必遵守电气安全规程。
• 无风扇设计减少活动部件；在 C1D2 安装中请确认表面温升与接线规程。
• 在危险区域内切勿在带电状态下插拔 I/O 或电源；请使用可靠端子连接。

应用与技术摘要

• 型号：IBDRW100-EX-P
• 典型应用：管道监测、炼厂自动化、化学加药控制与危险区网关
• 关键参数：Intel® Atom® E3950、默认 4 GB（可选 8 GB）、默认 128 GB SSD、4 x 千兆以太网、RS232/422/485、DIN 导轨安装、ATEX/C1D2 认证
