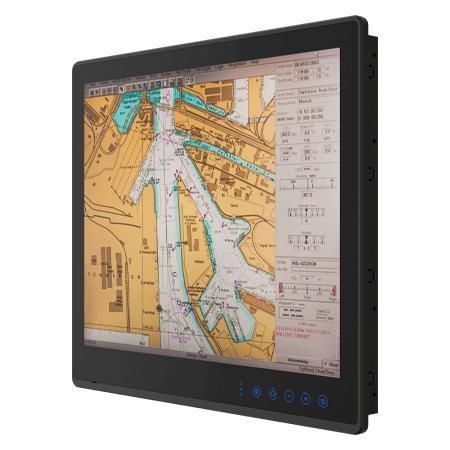

PCAP电容式触摸屏工业平板电脑 R19IAD3S-MRM2FP

多点触摸屏式触摸屏19"

概述
Winmate R19IAD3S-MRM2FP 是一款 19 英寸 ECDIS 船用面板电脑，专为船舶与海上平台的导航与控制应用设计。其配备真平面边对边投射电容 (PCAP) 多点触控屏、无风扇散热、可选 IEC 61174 色彩校准、前面板 IP66 防护及多项海事认证，支持 24/7 持续运行。

主要特性

• 19 英寸 1280 x 1024 分辨率，投射式电容多点触控屏（PCAP）
• 真平面边对边窄边框设计与无风扇散热方案
• 可选色彩校准以符合 IEC 61174（ECDIS）要求
• 电容式触摸键，支持快速切换日/黄昏/夜间显示模式
• 可选 4 x COM 端口（NMEA 0183）；RS422/485 可通过软件切换
• 船用等级合规：IEC60945（第4版）、DNV-CG-0339、IACS E10
• 支持触控按键锁定 / 触摸屏锁定功能

认证

• CE
• FCC
• DNV-CG-0339
• IEC60945 (4th)
• IACS E10

产品亮点

• 认证的海洋计算解决方案，经过测试以适应严苛海上环境。
• 优化的前面板六键 OSD，可快速切换模式并控制显示。
• 可选 IEC 61174 精确色彩校准，确保海图和导航数据的色彩准确性。
• 真实扁平设计与阳极氧化铝前框，兼具纤薄外观与耐腐蚀性。
• 全面的 I/O：千兆以太网、USB 2.0/3.0、可选 HDMI、可选隔离 DIDO 与可选 NMEA 串口，便于与 ECDIS、AIS 等船载系统集成。

附加说明
R19IAD3S-MRM2FP 适用于驾驶台控制台与控制柜，兼顾 ECDIS 级别的显示需求与用于海上安装的坚固机械、环境与接口能力。

技术规格

• 型号: R19IAD3S-MRM2FP
• 品牌: Winmate
• 显示尺寸: 19.0 inches
• 分辨率: 1280 x 1024
• 触控 / 玻璃: 投射式电容多点触控 (AR Coating) 默认；可选 AG film / AR Glass
• 面板亮度: 350 nits
• 对比度: 2000:1
• 视角: 89/89/89/89
• 主动面积: 376.32 x 301.06 mm
• 处理器: Intel® Core™ i5-1335U 3.4 GHz（最高 4.60 GHz） 默认；Intel® Core™ i5-120U 可选
• 内存: 8GB 默认；可选 16GB / 32GB
• 存储: 128GB 默认；可选 256GB / 512GB / 1TB / 2TB
• 以太网控制器: 2 x Intel® Ethernet Controller (RJ45)
• 操作系统: Windows 11 IoT Enterprise (64-bit) / Windows 11 Pro / Windows 10 IoT Enterprise / Linux Ubuntu 22.04（可选）
• 蜂鸣器: 75–80 dB @ 2300 Hz（1 m）
• 工作湿度: 5% 至 95%
• 工作温度: -15 ~ 55 °C
• 抗冲击: 15G, 11 ms
• 抗振动: 0.7g @ DNV-CG-0339 (Class A)
• 防护等级: IP66（前面板）
• USB: 2 x USB 3.0 默认；1 x USB 2.0 可选
• 串口 / NMEA: 1 x RS232 默认 / RS422/485 可切换；可选额外 RS232；可选 4 x NMEA 0183 端口（软件切换）
• LAN: 2 x RJ45（千兆）
• 视频: 1 x HDMI（可选）
• 前面板控制键: Power、Brightness +、Brightness -、Menu、Function Key（默认：ECDIS Mode）
• 指示灯: Day Mode、Dusk Mode、Night Mode
• DIDO: 8 通道隔离数字输入/输出（可选）
• 机械尺寸: 429 x 382 x 72.8 mm
• 开孔尺寸 (Cut-out): 408 x 359 mm
• 重量: 7.8 kg
• 安装方式: VESA mount / Panel mount
• 外壳: 阳极氧化铝前框
• 散热系统: 无风扇设计
• 电源额定: 24V DC-in（隔离，认证）；接受 9 ~ 36V DC 输入
• 功耗: 65W（典型）
• 标配附件: 用户手册、12V AC 转 DC 适配器（含 3-pin 端子块）、电源线、M4 x 30 黑螺丝、M4 x 15 银螺丝
• 可选附件: Four 5-pin Terminal Block 3.81（Phoenix type）用于 NMEA 端口
