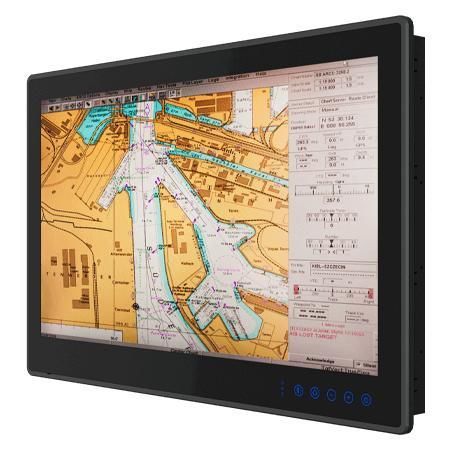

PCAP电容式触摸屏工业平板电脑 W24IAD3S-MRA2FP

多点触摸屏式触摸屏24"

概述
W24IAD3S-MRA2FP 是一款 24 英寸 ECDIS 航海面板电脑，面向舰桥与导航系统。配备平整的 edge-to-edge 投射电容（PCAP）触摸屏、无风扇散热和海洋级结构，并提供可选色彩校准以满足 ECDIS 要求。该设备通过多项海事认证，适用于苛刻海上环境。

亮点

• 23.8 英寸（24 英寸级）1920×1080 全高清显示，投射电容多点触控（PCAP）
• 真平面边到边设计与无风扇热设计
• 可选颜色校准以满足 IEC 61174 / ECDIS
• 前置电容触控按键，支持 DAY/DUSK/NIGHT 模式快速切换
• 可选 4 个 COM 端口，支持 NMEA 0183（RS232/422/485 可切换）
• 前端 IP66 防护，阳极化铝合金面框适合海洋环境

认证

• IACS E10
• IEC60945（第4版）
• DNV-CG-0339
• CE
• FCC

设计与运行
设备前面板无缝设计便于清洁并降低腐蚀风险。优化的六键 OSD 支持快速切换显示模式，减轻长时间值班的操作疲劳。无风扇设计与坚固的机械结构确保在海上常见的振动与冲击条件下稳定运行。

连接性与 I/O

• 2 x RJ45 以太网（Intel 控制器）
• 2 x USB 3.0（默认），可选 1 x USB 2.0
• 串口：1 x RS232（默认，可软件切换为 RS422/485）；可选额外 RS232
• 可选 HDMI 输出、可选隔离 8 路 DIDO、可选 4 x NMEA 0183 端口
• 扩展：2.5" 可拆卸 SSD/HDD 插槽（可选）

使用场景

• 船桥 ECDIS 与航海工作站
• 桥台控制台、集成导航系统及海洋监控站
• 需要认证硬件、耐振动与宽温工作范围的海洋应用

技术规格

• 显示：投射电容多点触控（默认 AR 涂层）；可选 AG 薄膜或 AR 玻璃
• 尺寸：23.8 英寸
• 分辨率：1920 x 1080（Full HD）
• 亮度：250 nits
• 对比度：3000:1
• 有效显示区域：527.04 x 296.46 mm
• 处理器：Intel® Core™ i5-1335U（3.4 GHz，最高 4.60 GHz）默认；可选 Intel® Core™ i5-120U
• 内存：默认 8 GB；可选 16 GB / 32 GB
• 存储：默认 128 GB；可选 256 / 512 GB / 1 TB / 2 TB
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04（Ubuntu 不支持 Wake on Touch）
• 前端防护等级：IP66
• 工作温度：-15 °C 至 55 °C
• 工作湿度：5% 至 95%
• 冲击：15G，11 ms
• 振动：0.7 g（符合 DNV-CG-0339 Class A）
• 尺寸：595 x 385 x 73.8 mm
• 开孔尺寸（cut-out）：570 x 360 mm
• 重量：10.3 kg
• 安装：VESA 与 面板安装
• 电源：24 V DC-in（隔离，认证），接受 9–36 V DC
• 功耗：典型 65 W
• 随附配件：用户手册、12 V AC→DC 适配器（带 3 针接线端子）、电源线、M4 x 30 / M4 x 15 螺丝
