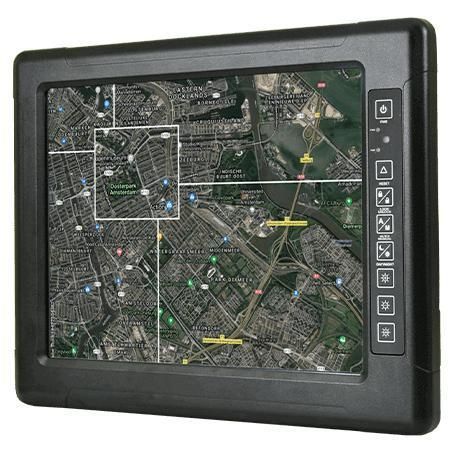

电阻式触摸屏显示器 R15L100-MLA3HB

5线电阻式触摸屏带触摸屏用于车辆

概述
为防卫车载应用设计的可靠显示平台。R15L100-MLA3HB G-WIN Defence Display 按 MIL-STD-810 和 MIL-STD-461 标准设计与测试，可在恶劣环境下稳定工作。针对车辆集成优化，具备抗振动能力、前面板 IP65 防护、宽工作温度范围和无风扇散热设计。前面板 OSD 控制与物理按键便于现场快速操作。

主要特性

• 15.0" 显示屏，1024 x 768 分辨率
• 高亮：1000 nits
• 符合 MIL-STD-810G / MIL-STD-461 系列
• 无风扇设计以提高可靠性
• 支持 VESA 安装
• 默认 AR 防护玻璃及多种触控选项
• 可锁定 MIL-DTL-38999 型 I 电源连接器（默认 12 V DC，选配 9–36 V DC）
• 前面板 OSD 与物理按键

认证

• MIL-STD-461F / MIL-STD-461G（可配置测试集）
• MIL-STD-810G / MIL-STD-810H 环境测试
• CE、FCC
• 可选：NATO STANAG 4370/AECTP 及 TEMPEST 方案

亮点

• 面向装甲与防务车辆的车辆级设计，具备振动与冲击耐受能力
• 前面板 IP65 等级，防水防尘
• 可选 9–36 V DC 宽范围电源输入，通过可锁定 MIL-DTL-38999 连接器以兼容车载电源
• 多种触控选项：AR 玻璃（默认）、5 线电阻式、带 EMI 网格的 5 线电阻式、EMI 玻璃
• 防务级 I/O：可锁定 VGA，选配 USB/RS232 用于触控

技术规格

• 型号：R15L100-MLA3HB
• 显示尺寸：15.0 英寸
• 分辨率：1024 x 768
• 面板亮度：1000 nits
• 对比度：2500:1
• 可视角度：88/88/88/88
• 颜色：16.7M
• 有效区域：304.1 x 228.1 mm
• 触控/玻璃：AR Protection Glass（默认）；可选 5-Wire Resistive、5-Wire Resistive with EMI Mesh、EMI Glass
• 工作湿度：10% 至 95% RH
• 工作温度：-20°C 至 60°C
• 存储温度：-30°C 至 70°C
• 抗冲击：MIL-STD-810H Method 516.8 Procedure I（工作：30g，18ms）；可选 NATO STANAG 4370/AECTP400
• 振动：MIL-STD-810H Method 514.8 Procedure I（工作：1.60/1.96/2.18 g rms XYZ / 5–500Hz）；可选 STANAG 变体
• TEMPEST：NSA NSTISSAM TEMPEST/1-92（可选）；NATO SDIP-27（可选）
• 电磁兼容：MIL-STD-461G 默认项（CE101, CE102, RE101, RE102, CS118；其它 CS/RS 可选）
• IO 端口：1 x VGA（防务级）；可选 1 x USB（触控）；可选 1 x RS232（触控）
• 机械尺寸：398 x 308 x 58 mm
• 安装：VESA mount
• 外壳：金属外壳，铝制面框
• 散热：无风扇设计
• 电源：12 V DC（MIL-DTL-38999/1 连接器）默认；可选 9–36 V DC 宽范围
• 控制按键（8 键）：Power；Menu；Auto；Volume Up/Swap；Volume Down/PIP；Brightness Up；Brightness Down；LED Adjustment
• 配件：用户手册；触控驱动 CD；Open Wire 电缆；AC 适配器；电源线
