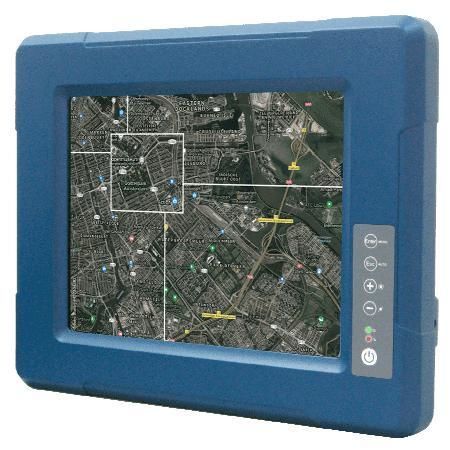

液晶显示器 R10L100-MLT2

5线电阻式触摸屏工业航海用

概述
R10L100-MLT2 是一款 10.4 英寸 G-WIN 国防显示器，专为车载和工业国防应用设计。其按军事环境与 EMC 标准制造并测试，旨在恶劣条件下保证可靠运行。结构坚固：金属外壳配铝质面框，前面防护 IP65（I/O 除外），无风扇散热，支持 VESA 安装。

主要特性

• 10.4 英寸，1024 x 768 分辨率，面板亮度 500 nits
• AR 防护玻璃；可选 5 线电阻式触控及带 EMI 滤网的触控版本
• 符合 MIL‑STD‑810G 与 MIL‑STD‑461（视配置而定）
• 屏上显示（OSD）控制与前置 5 键
• 无风扇设计，散热效率高
• 12 V DC 电源通过 MIL‑DTL‑38999 军用锁紧接头（可选 9–36 V DC 宽电压）
• 前面整体 IP65 防尘防水（I/O 除外）
• 支持 VESA 安装

认证

• MIL‑STD‑461F / MIL‑STD‑461G（EMC/EMI 测试；默认包含 CE/RE/CS 项目，其他项可选）
• MIL‑STD‑810G / MIL‑STD‑810H（环境测试：冲击、振动、湿度、运输/跌落）
• FCC、CE

国防与环境耐久性
适用于装甲车辆、海军与航空平台等任务关键场景。支持冲击测试（MIL‑STD‑810H Method 516.8 Procedure I：工作状态 30g，18 ms）和振动测试（MIL‑STD‑810H Method 514.8 Procedure I：工作状态 1.60/1.96/2.18 g rms，5–500 Hz）。可选 NATO STANAG 环境测试、NVIS 或 TEMPEST 兼容、EMI 保护触控和增强日光可读性的光学贴合 (optical bonding) 等配置。产品通过温湿度试验箱、EMI/EMC 暗室、光度计/色度计等内部可靠性测试。

配件

• 用户手册
• 触摸驱动光盘
• Open Wire 电缆
• 可选：安装支架、前置 IP67 Type‑A USB（可选）

应用
适用于车载导航与通信、指挥控制（C4I）、航空与海上控制台、维护工位及其他需要坚固、日光可读且可选 NVIS 兼容的工业/国防工作站显示场景。

技术规格

• 型号：R10L100-MLT2
• 显示尺寸：10.4 inches
• 分辨率：1024 x 768
• 面板亮度：500 nits
• 对比度：1000:1
• 显示色彩：16.2M colors
• 有效显示区：210.4 x 157.8 mm
• 视角：88/88/88/88
• 触摸/玻璃：AR Protection Glass（默认）；5‑Wire Resistive Touch（可选）；5‑Wire Resistive with EMI Mesh Filter（可选）；EMI Glass（可选）
• 工作湿度：10% to 95% RH
• 工作温度：-10°C ～ 60°C
• 存储温度：-20°C ～ 70°C
• 冲击：MIL‑STD‑810H Method 516.8 Procedure I — Operating: 30g for 18ms（可选 NATO STANAG 4370/AECTP402）
• 振动：MIL‑STD‑810H Method 514.8 Procedure I — Operating: 1.60/1.96/2.18 g rms XYZ / 5–500Hz（可选 NATO STANAG）
• 合规性：MIL‑STD‑461G（CE101, CE102, RE101, RE102 默认；其他项可选）
• 认证：CE, FCC
• 串口：1x RS232 用于触摸屏（可选）
• 视频：1x VGA（默认）；HDMI（可选）
• USB / I/O：前置 IP67 Type‑A USB 可选；典型配置提及 2x USB2.0, 1x GbE（视配置而定）
• 机械尺寸：315.9 x 250.9 x 67 mm
• 安装：VESA mount
• 外壳：Metal housing with aluminum bezel；前面 IP65 保护（I/O 除外）
• 散热：Fanless design
• 电源规格：12V DC via MIL‑DTL‑38999/1 connector（默认）；9V to 36V wide range（可选）
• 控制键：5 Keys: -, +, Power, Esc, Enter
