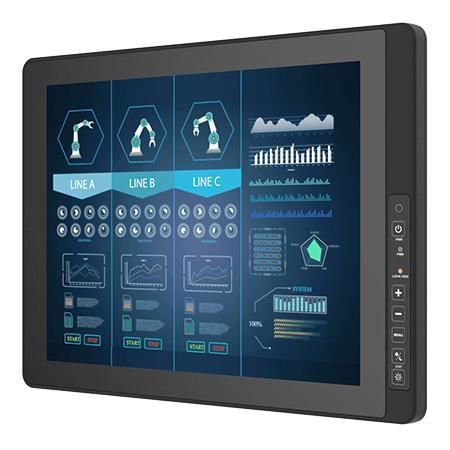

液晶显示器 R15L100-VMC3-P(HB)

多点触摸屏式感应电容5线电阻式触摸屏

重点特性

• 15" 面板，1024 x 768 分辨率，标准亮度 300 尼特（可选 1000 尼特 HB）
• 投射电容（P‑Cap）多点触控
• 可选真平面五线电阻式触控
• 可选防眩光保护玻璃与光学贴合
• 防腐处理铝合金压铸机壳
• 内置环境光传感器实现自动亮度调节
• 前面板 IP65（I/O 接口除外）
• 工作温度 -10°C 至 55°C
• 隔离式 9–36V DC 宽范围输入
• 符合 MIL‑STD‑810F/G 抗冲击与振动要求

认证

• CE
• FCC

产品概述
R15L100-VMC3-P(HB) 是 G‑WIN VM 系列 15 英寸车载显示器，针对重载物流与运输环境设计，适用于堆高机、卡车、仓库、港口与农业车辆，具备坚固机械结构、车载电源兼容性及高可读性显示选项。

适用于车辆作业的坚固设计
铝合金压铸机壳并经防腐处理，提供结构强度与散热能力。产品设计满足 MIL‑STD‑810F/G 冲击与振动规范，以确保在车辆持续机械应力下稳定运行。

优秀的可读性
标准 300 尼特面板，可选 1000 尼特高亮面板以提高阳光下可读性。支持光学贴合与防眩光选项，内置环境光传感器可根据光照自动调节背光。

隔离的宽范围电源输入
支持 9–36V DC 隔离输入，以防止车辆点火或电池引起的电压尖峰、浪涌与电气噪声对内部电子件的影响。

直观触控与 IP65 保护
标配 P‑Cap 多点触控，响应灵敏；可选 5 线电阻式触控以支持带手套操作。前面板 IP65 等级便于清洁并能防尘防水喷射。

I/O 与控制
提供可配置的触控控制接口与视频输入，适合车辆安装。控制键支持电源、亮度调节、菜单/昼夜模式与 LED 指示；内置环境光传感器实现亮度自动化调整。

配件与选项
标配：端子接头开尾线缆、外置 VGA 线缆、外置 USB/COM 触控控制线缆、VESA 螺丝。可选：Yoke 安装支架、100~240V AC 转 DC 50W 适配器、外接 RS232 COM 线缆、外接 HDMI 线缆。

订购信息
产品型号基础为 P‑Cap，另有可选型号：R15L100‑VMC3‑R(HB)（电阻式触控可选）、R15L100‑VMC3‑G(HB)（防眩光保护玻璃可选）。

常见问题（摘要）

• 主要应用：车载安装显示，面向重型物流与运输（堆高机、卡车、仓库、港口、农业车辆）。
• 阳光下可读性：可选 1000 尼特 HB 面板并支持光学贴合与防眩光。
• 抗振动：符合 MIL‑STD‑810F/G；铝合金机壳增强耐用性。
• 安装方式：标准 VESA 安装孔，兼容车辆支架与 RAM 安装。
• 电源保护：9–36V 隔离输入，抵御电源波动与尖峰。
• 防护等级：前面板 IP65。
• 触控技术：标配 P‑Cap，多点投射电容；可选 5 线电阻以支持带手套操作。
• 亮度控制：内置环境光感测器自动调整亮度。
• 工作温度：-10°C 至 55°C。

caractéristiques / spécifications techniques

• Model: R15L100-VMC3-P(HB)
• Display - Size: 15.0 inches
• Display - Resolution: 1024 x 768
• Display - Touch / Glass: Projected Capacitive Multi Touch; optional True Flat 5‑Wire Resistive; optional Anti‑Reflective Protection Glass
• Display - Panel Brightness: 300 nits standard; 1000 nits optional (HB)
• Display - Contrast Ratio: 2000:1
• Display - View Angles: 88,88,88,88
• Display - Display Color: 16.2M Colors
• Display - Active Area: 304.1 x 228.1 mm
• Mechanical - Dimension: 379.4 x 278.4 x 58 mm
• Mechanical - Weight: 3.8 kg
• Mechanical - Mounting: VESA mount
• Mechanical - Enclosure: Aluminum Housing (die-casting) with anti-corrosion treatment
• Mechanical - Cooling System: Fanless Design
• Environment - Operating Humidity: 10% to 90% RH, Non-Condensing
• Environment - Operating Temperature: -10°C to 55°C
• Environment - Storage Temperature: -30°C to 70°C
• Environment - Shock: MIL-STD-810G Method 516.6 Procedure I (Optional)
• Environment - Vibration: MIL-STD-810G Method 514.6 Procedure I
• Environment - IP rating: Front IP65 (except I/O)
• Certification: CE, FCC
• IO Ports - USB Port: 1x USB type-A for touch screen control (Optional)
• IO Ports - Serial Port: 1x RS232 D-sub9 for touch screen control (Optional)
• IO Ports - Video: 1x VGA input (Default); 1x HDMI input (Optional)
• IO Ports - Indicator: 1 x LED Indicator for power; 1 x LED Indicator for status
• Power Input: 1 x 9~36V DC, 3‑Pin Terminal Block (isolated)
• Control - Buttons: Power, +/-, Menu (Auto/Manual brightness), Day/Night Mode, LED brightness adjustment, Ambient Light sensor
• Accessories: Open Wire Cable with terminal block connector; External VGA cable; External USB/COM cable for touchscreen control; VESA screws
• Ordering Options: R15L100-VMC3-R(HB) (Resistive Touch optional); R15L100-VMC3-G(HB) (Anti Reflective Protection Glass optional)
