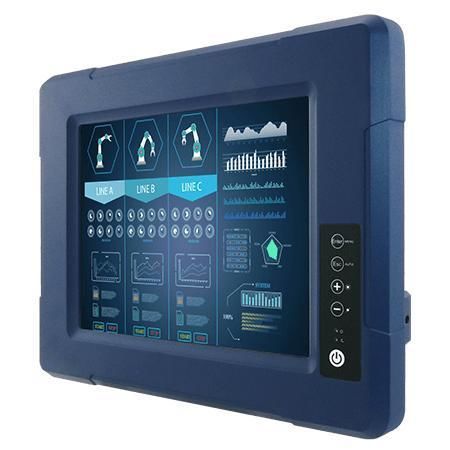

液晶显示器 R10L100-VMP3

电阻式触摸屏5线电阻式触摸屏用于工业机器

产品概述
Winmate R10L100-VMP3 是一款面向车载和工业场景的 10.4 英寸工业显示器，采用铝质无边框面板、无风扇设计与前面板 IP65 防护（I/O 除外），适合移动设备与固定工业安装。

主要特性

• 10.4 英寸面板，分辨率 640 x 480，亮度 450 nits
• 5 线电阻式触摸（可选）
• 宽工作温度：-10°C 至 55°C
• 防腐蚀铝制外壳，无风扇设计
• 前面板 IP65 防尘防水（I/O 端口除外）
• 10~60V DC 隔离宽范围电源输入（3 针端子块）
• 符合 EN50155（用于车载应用，若指定）

认证

• CE
• FCC

易清洁的平面表面
铝质边到边前面板便于清洁，耐水滴和飞溅，简化车辆驾驶室和工业工位的维护工作。

防尘防水设计
前面板与连接器设计满足 IP65，支持采用 M12 连接器以实现工业环境中的防水 I/O。

无风扇冷却系统
无风扇结构避免强制气流带入尘埃，提升在多尘环境中的可靠性与使用寿命。

电源输入与安装
通过 3 针端子块提供稳固的宽范围 DC 输入。安装方式支持 VESA 和可选 Yoke 安装，便于车载或面板集成。

抗冲击与抗振动
可选 MIL-STD-810G 测试；铝压铸外壳、光学贴合与防潮处理提高移动应用下的抗冲击振动能力。

配件与可选项

• 带端子块接头的开线电缆
• 外置 VGA 电缆
• VESA 固定螺丝
• Yoke 安装支架（可选）
• 100~240V AC 转 DC 50W 适配器及电源线（可选）
• 用于触摸控制的外部 USB/COM 电缆（可选）
• 外部 HDMI 电缆（可选）

技术规格

• 显示尺寸：10.4 inches
• 触摸 / 玻璃：电阻式触摸（可选）；无触摸保护玻璃（可选）
• 分辨率：640 x 480
• 面板亮度：450 nits
• 对比度：700:1
• 可视角：80, 80, 80, 60
• 显示色彩：16.2M
• 有效显示区：211.2 x 158.4 mm
• 外形尺寸：315 x 250 x 67 mm
• 重量：2.9 kg
• 安装：VESA Mount；Yoke Mount
• 机箱：铝制
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH，非凝结
• 工作温度：-10°C 至 55°C
• 存储温度：-30°C 至 70°C
• 冲击：MIL-STD-810G Method 516.6 Procedure I（可选）
• 振动：MIL-STD-810G Method 514.6 Procedure I
• IP 等级：前面板 IP65（I/O 除外）
• 认证：CE、FCC；标注 EN50155 合规
• USB 接口：1 x USB Type-A（触控控制，可选）
• 串口：1 x RS232 D-sub9（触控控制，可选）
• 视频：1 x VGA 输入（默认）；1 x HDMI 输入（可选）
• 指示灯：电源 LED；状态 LED
• 电源输入：1 x 10~60V DC，3 针端子块（隔离）
• 按钮 / 控制：电源、调节上、调节下、ESC（Auto）、菜单
• 随附配件：开线电缆（端子块接头）、外置 VGA 电缆、VESA 螺丝、使用手册、触控驱动光盘
