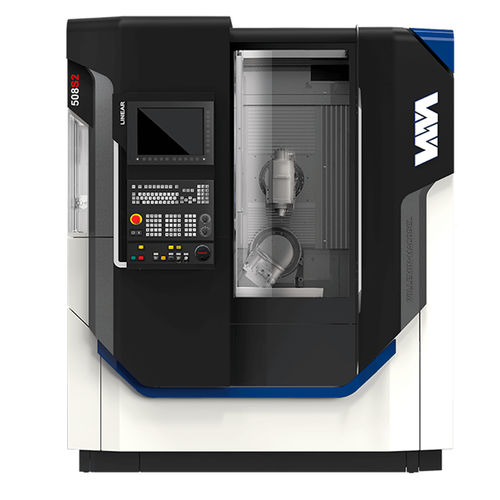

5轴CNC加工中心 508S26轴立式HSK-E40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴, 6轴
- 卧式／立式
- 立式
- 主轴头
- HSK-E40
- 工具数量
- 48工具
- 应用
- 医用, 用于航空航天业, 牙科
- 其他特性
- 铣刀, 直接传动, 大功率, 高精度
- X轴
400 mm
(16 in)- Y轴
200 mm
(8 in)- Z轴
385 mm
(15 in)- 转速
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 输出功率
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
60,000 mm/min
(39 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 工具重量(最大)
1 kg
(2.2 lb)- 换刀时间
0.8 s
- 总重量
4,700 kg
(10,361.73 lb)- 整体长度
2,210 mm
(87 in)- 整体宽度
1,870 mm
(73.6 in)- 总高度
2,220 mm
(87.4 in)
产品介绍
508S2 是一款拥有 5 个同步轴的加工中心，专为加工复杂的棱柱工件而设计。它得益于 "全线性 "技术--所有线性轴和旋转轴均配备直接驱动电机。508S2 具有动态性能和非常稳定的温度，是一台生产率极高的机床，适用于加工要求高精度和优质表面光洁度的高附加值工件。
508S2 加工中心配备了立式动力主轴，用于铣削加工，转速最高可达 42000 转/分，还配备了双回转分割器，用于在 C 轴上进行车削加工，转速最高可达 4000 转/分。它还包括许多定制功能，包括提供多达 96 个刀位的刀库或定制开发的机器人。这使得 508S2 成为真正的多工序加工中心。
得益于最新的技术发展和 Willemin-Macodel 在 5 轴联动高精度加工方面的全面专业技术，508S2 是制表、珠宝、医疗、牙科、航空航天和高精度机械分包等尖端行业的理想之选。
其他特点
C 轴车削速度高达 4000 转/分钟
高精度直接驱动双分割器，分辨率 0.0001
B 轴角度运动 -110° 至 +30
B 轴分度 0 ° - 90 °，0.2 秒内完成
X Y Z 线性轴加速度，10 m/s2
刀库最多可容纳 96 把刀具
可编程中央冷却液，最高达 80 巴
占地面积约 3.8 平方米
---
