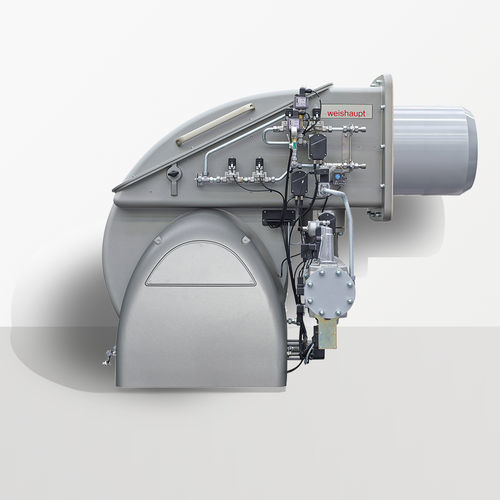

整体式燃烧器 WKmono 80 series

喷嘴混合器燃油双燃料

产品信息
Weishaupt WKmono 80 单体燃烧器在紧凑的单体结构中提供工业级热功率。适用于燃气、燃油或双燃料工况，额定功率可达 17 000 kW，同时保持适合锅炉和炉体安装的优化占用空间。

优势

• 大功率与紧凑尺寸：总长度约 1 630 mm，功率范围根据型号与配置约为 1 100–1 300 kW 至 17 000 kW。
• 集成数字燃烧管理：W-FM 系列控制器（W-FM100/200）可作为标配或选配，用于经济调节、分步调试菜单及与监控或楼宇管理系统的集成。
• 便于维护的结构：采用来自 WK 双体系列的混合组件，易于接近，可在机壳内移动至维护位置，并可抽出至 700 mm 以便检修。

适用场景

• 液体燃料：适用于按 BS 2869 的 D 类和 A2 类燃油及按 DIN 51603-1 的低硫燃料油 EL；兼容含高达 99.9% 生物质掺混的混合燃油、符合 EN 14214 的 FAME 及石蜡类燃油（EL P）。
• 气体燃料：针对天然气设计，多数配置可支持最高 20 vol% 的氢气掺混（在某些情况下需单独审批）。
• 提供多种配置和混合组件以满足特定的应用、燃烧和排放要求。
• 全球服务网络确保可靠的售后支持及调试维护。

技术

• multiflam® 技术：专利的内部烟气再循环方案，通过冷却火焰减少 NOx 生成，适用于大规模燃烧装置。
• 4LN 型号：配备集成烟气再循环和专用控制元件以满足严格排放标准。
• W-FM100/200 数字燃烧管理器：提供安装在燃烧器上或分离式版本，带集成接线台、总线接口及如 O2 修正探头等选项，以实现燃烧优化与持续监测。
• 气体燃料硫含量极低，排气主要为 CO2、H2O 和 N2，减少了对 FGR 系统的污染风险。

功率范围
燃气燃烧器 — 4LN - multiflam FGR
型号 | 额定功率 (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

燃气燃烧器 — 3LN - multiflam
型号 | 额定功率 (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

燃气燃烧器 — NR
型号 | 额定功率 (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

燃气燃烧器 — swirlflame
型号 | 额定功率 (kW)
WKmono-G80/2 | 2 200 - 17 000

油燃烧器 — 3LN - multiflam
型号 | 额定功率 (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

油燃烧器 — 标准
型号 | 额定功率 (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

双燃料燃烧器 — 4LN - multiflam FGR
型号 | 额定功率 (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

双燃料燃烧器 — 3LN - multiflam
型号 | 额定功率 (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

双燃料燃烧器 — NR
型号 | 额定功率 (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

技术参数

• 总长：约 1 630 mm。
• 功率范围：约 1 100–1 200 kW 至 17 000 kW，视型号和配置而定。
• 单体设计，兼具高热功率与紧凑占位。
• 数字燃烧管理作为标配或 W-FM 系列选件提供。
• 专利 multiflam® 技术与可选 4LN FGR 以实现低 NOx 排放。
• 混合组件：多种变体，维修时可抽出至 700 mm；可在机壳内置入服务位置。
• 适用燃料：D/A2 类燃油、低硫燃料油 EL、生物掺混最高 99.9% 的混合燃油、FAME (EN 14214)、EL P 及含氢混合气体（最高 20 vol%，需审批）。
• 多种配置与选项以满足排放和工况要求；许多部件与 WK 双体系列通用。
