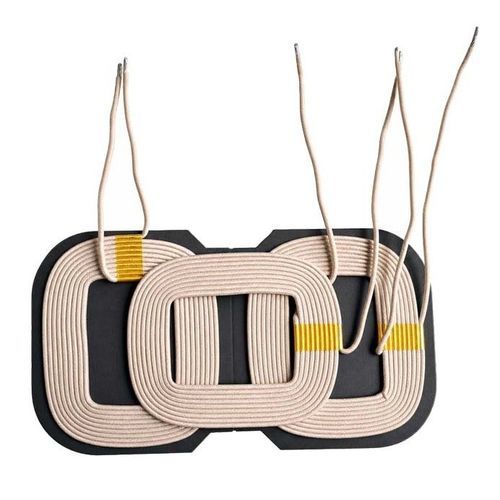

空芯线圈 WL9452

功率直流高频率

产品概述
无线功率传输线圈通过空气间隙的电磁耦合实现兼容设备之间的非接触电能传输。适用于密封外壳、非接触充电以及不希望出现外露连接器的应用场景。可配置为发射端、接收端、耦合件或多线圈组件，并可根据功率、频率、尺寸和安装环境进行定制。

工作原理

• 步骤1 – 输入电源：直流电经电子驱动器转换为高频交流。
• 步骤2 – 产生磁场：发射线圈在交流驱动下产生振荡磁场。
• 步骤3 – 磁耦合：磁场穿过空气间隙并与接收线圈耦合。
• 步骤4 – 产生电能：接收线圈将变化的磁场转换为交流电压。
• 步骤5 – 整流：整流器将接收到的交流转换为直流电源。
• 步骤6 – 电压调节：控制电路调节供给负载或电池的电压与电流。

主要特性

• 电性能可定制：可指定电感、直流电阻、Q值、工作频率和额定功率。
• 结构紧凑、安装灵活：线圈直径、厚度、匝数和线材规格可按需配置。
• 可根据需要集成磁屏蔽或支撑结构，以控制磁场并便于与敏感电子设备集成。
• 提供多线圈配置（包括三线圈系统），以提高对准容差或优化耦合。
• 采用合适材料和绕制工艺设计，以保证稳定的电气和热学性能及长期可靠性。

应用

• 工业设备：需要密封外壳或无外露连接器的传感器、监测设备和控制模块。
• 机器人与自动化：为机器人、AGV及自动化设备提供充电，支持能量补给自动化。
• 嵌入式OEM解决方案：在无法使用连接器的产品中实现嵌入式电池充电。
• 物联网及低功耗传感器：在无法方便更换电池或有线充电的场景使用。
• 医疗电子：为密封的医疗设备和仪器提供非接触供电。
• 消费和智能设备：需要非接触充电的设备（智能手机、可穿戴设备、耳机）。

故障排查与设计注意事项

• 若输出功率低或效率低，检查对准、空气间隙、线圈电感、工作频率和输入功率。
• 如出现过热，检查线圈电阻、绕组质量及附近导电材料。
• 若充电不稳定，验证发射端与接收端之间的谐振匹配与稳定性。
• 在设计早期考虑屏蔽、线圈几何形状、Q值和热性能。
• 在最终外壳内验证线圈性能，并在实际装配与对准条件下进行测试。

规格 / 技术参数

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
