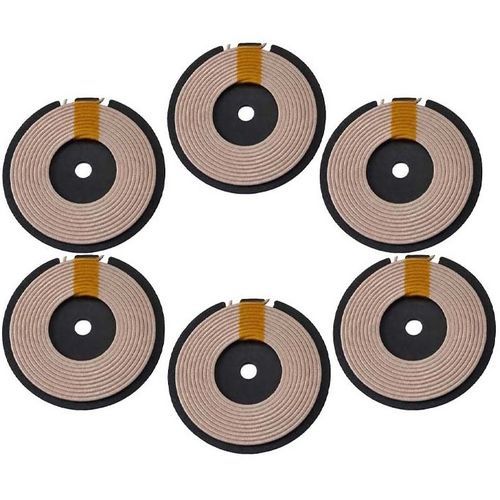

铁氧体电感器 WL11G50

磁性绕线功率

概述
定制无线充电线圈，面向电子设备的无线能量传输。可定制尺寸、电感、工作频率、额定功率、阻抗、绕组结构及屏蔽。适用于发射端和接收端；OEM 开发包含需求分析、工程设计、样机制作、电气测试与量产优化。

工作原理

• 步骤1 – 电能输入：充电电路向发射线圈提供交流电流。
• 步骤2 – 产生磁场：发射线圈将电能转换为可变磁场。
• 步骤3 – 磁耦合：磁场跨越发射与接收线圈之间的空气间隙。
• 步骤4 – 能量接收：接收线圈将变化的磁场转换回电能。
• 步骤5 – 功率整备：整流器和充电电路对接收功率进行变换与稳压，供电池或电子负载。

影响性能的关键因素

• 线圈位置与对位
• 工作频率
• 自感量
• 线圈电阻（DCR）
• 线圈间距（空气间隙）
• 铁氧体屏蔽及磁性材料
• 充电功率与电流
• 周围金属部件
• 工作温度

主要特性
可按空间与性能要求定制几何与电气参数。绕组形式包括铜线、Litz线或FPC。铁氧体屏蔽可提升耦合并降低 EMI。可针对电感、DCR、工作频率与热特性进行优化。OEM 支持系统内测试与量产准备。

数据表（摘录）
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

应用概述
适用于智能手机、智能手表、物联网设备、医疗电子、车载模块、工业传感器、充电板及嵌入式无线供电场景，尤其在空间受限、热管理与对位容差关键的场景中表现优越。

故障排查要点

• 充电效率低：检查线圈对位、工作频率、电感、DCR、空气间隙及附近金属。
• 充电不稳定：校验对位、充电 IC、电源与连接器。
• 温度过高：检查 DCR、电流、通风及绕组结构。
• 充电范围有限：验证磁耦合、空气间隙及铁氧体结构。
• 线圈与电路不匹配：测试电感、阻抗、频率与 Q 值。
• EMI 问题：评估铁氧体屏蔽及与其他元件的近邻关系。

技术规格

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
