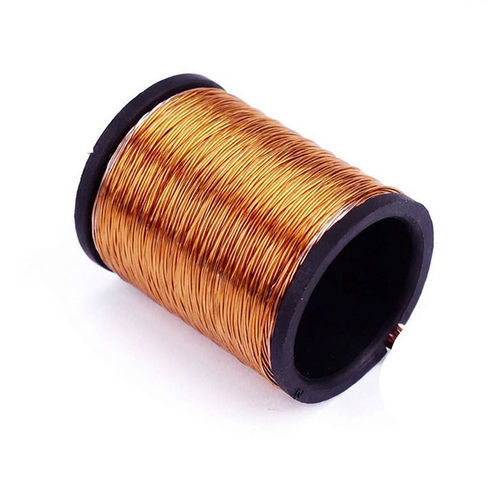

电磁线圈 WL1535

大功率用于电流互感器用于继电器

概述
线圈骨架用于为电磁装置（如电磁阀、变压器、继电器等）中的铜绕组提供机械支撑和电气绝缘。WL1535采用工程塑料制造，确保绕组均匀分布、减少振动并防止短路，从而提高工业应用中的可靠性。

主要特性与优势

• 电气绝缘：技术级塑料具有高介电强度，可减少绕组间故障。
• 热学与机械性能：材料可选（如PA66、PPS），适应不同温度范围及苛刻环境。
• 精密成型：严格的尺寸公差保证恒定的绕线张力，兼容自动绕线/装配流程。
• 设计灵活：可提供一体化端子、法兰和安装结构以满足特定项目要求。

产品详情
WL1535线圈骨架为精密注塑件，设计用于支持和绝缘绕组。它稳定线材位置，降低运行振动，有助于维持电磁性能和设备寿命。材料与端子可选项可根据电气、热学和机械要求定制解决方案。

优点

• 提高绕组与磁芯之间的绝缘，降低电气故障风险。
• 精确结构确保绕组分布均匀，提高电磁效率。
• 工程塑料提供耐热性、阻燃性和力学强度。
• 便于批量生产：支持自动绕线；可集成端子和安装功能的定制设计。

缺点

• 材料选择不当可能在极端温度下发生变形。
• 超高功率应用可能需要附加绝缘体系和更好的散热方案。
• 与直接绕制方法相比，骨架可能略微增加材料成本和组件体积。
• 尺寸公差不符合要求会影响线圈性能。

如何选择线圈骨架

• 确定线圈参数：导线规格、匝数和所需磁力，以确定磁芯直径、绕组空间和法兰高度。
• 根据工作温度选择材料（例如中等温度选PA66，>180°C选PPS）。
• 确保绝缘等级及沿面/爬电距离满足高压使用的电压要求。
• 考虑振动环境下的机械强度，必要时采用增强型塑料以提高抗冲击性。
• 设计端子和金属引脚以保证可靠电连接；在恶劣环境中选用耐腐蚀材料。
• 在批量生产前索取样件，验证尺寸公差与热性能。

参数 / 技术规格

• Brand: Weilong Technology
• Model Number: WL1535
• Rated Voltage: DC 6—48 V
• Rated Power (W): 6 — 60 W
• Service Life: 100 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Copper Coil
• Lead Wire Length (mm): 200
• Install Style: TBD
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F (155 Degree)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Materials Compliance: RoHS Compliance
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 500000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
