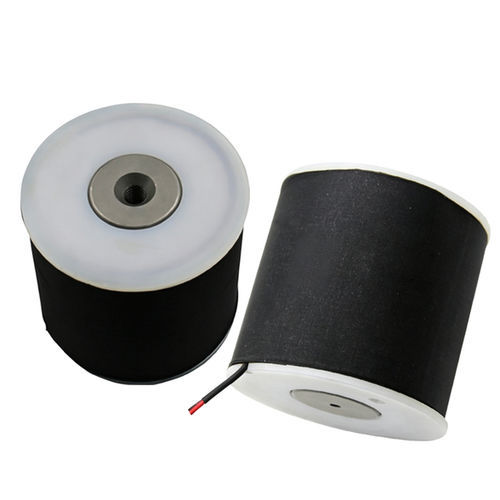

电磁线圈 WL8580

交流230 V工业

概述
WL8580 AC骨架线圈用于工业电磁阀系统、气动执行器、继电器及其他电磁执行装置。采用精密铜绕组、F级绝缘，结构旨在提供稳定的磁力、可预测的切换性能并便于OEM集成。

主要特性

• 精密铜绕组和F级电气绝缘
• 稳定且均匀的磁力，保证可靠的驱动
• 提供多种交流电压规格（110V、230V），支持OEM定制
• 面向工业使用的耐久设计，使用寿命长

工作原理（AC骨架线圈）

• 向绕组施加交流电压
• 铜线中的电流产生磁场
• 磁场吸引铁磁芯柱产生直线位移
• 柱的位移实现阀门或开关的驱动
• 断电时复位弹簧将柱复位
• 可使用遮蔽环以减少交流过零时的力矩波动

应用

• 用于流体和气体控制的电磁阀
• 气动和液压阀的驱动与自动化
• 继电器、接触器及工业开关设备
• HVAC挡板与阀门驱动、水处理阀自动化
• 农业灌溉系统、自动售货机、纺织和医疗设备集成

优点

• 结构简单、可重复性高，适合批量生产
• 磁力大、切换响应快
• 使用寿命长、维护量低
• 电压范围宽，支持OEM定制

设计注意事项

• 连续工作时会产生热量，需要热管理
• 交流工作时可能产生可闻嗡嗡声
• 磁力受供电电压和频率影响
• 需正确选择电压与使用周期以避免提前损坏

故障排查

• 无动作：检查电源、接线和线圈电阻
• 过热：检查工作电压、占空比和散热情况
• 动作弱：检查供电电压、衔铁气隙和柱塞状况
• 嗡嗡声/噪音：检查遮蔽环、柱塞配合和安装稳固性
• 间歇性工作或烧毁：检查电压尖峰、绝缘状况和连接可靠性

数据表（关键信息）
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

技术规格

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
