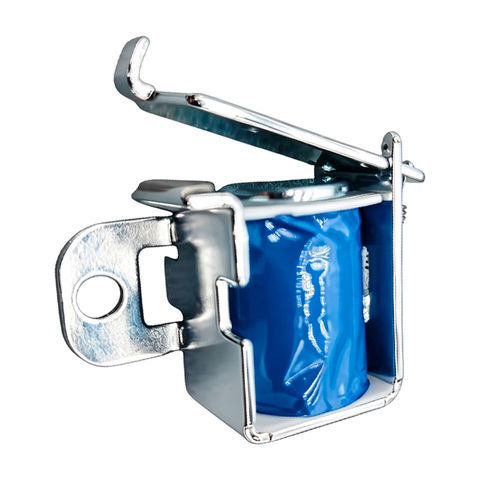

直动式电磁阀 WL0725

双通NF空气

产品概述
螺线管翻板阀是一种磁控阀，利用电磁螺线管驱动柔性翻板机构，以打开或关闭空气、墨水、气体或液体的流路。其设计用于需要高频切换、快速响应、体积小、低功耗和可靠运行的应用。可定制设计以调整电压、力、行程、密封能力和寿命，以满足特定OEM或工业应用的要求。

工作原理

• 电气激活：对线圈施加电压产生磁场。
• 磁性运动：磁力吸引内部柱塞/衔铁产生机械运动。
• 翻板开/闭：该运动驱动翻板打开或关闭流路。
• 流量控制与复位：通电时阀允许流动；断电时由弹簧或弹性复位翻板。

主要优点与效果

• 响应快速（毫秒级切换）
• 运行安静
• 切换可靠且可重复
• 紧凑体积，适用于空间受限的安装
• 正确选型与维护可获得较长使用寿命

特性

• 针对频繁操作优化的紧凑设计
• 快速响应时间与精确的流量控制
• 具有良好重复性的可靠切换性能
• 低功耗，并提供多种电压与线圈设计选项
• 可定制：电压、行程、密封材料及寿命调校以满足OEM需求

典型应用

• 印刷行业：墨水输送、印头控制、清洗系统等需快速精确切换的场合
• 医疗与实验室设备：用于液体和气体控制的小型化阀门
• 工业自动化：气动控制、点胶、物料搬运与精密控制系统
• 包装机械：需要快速动作的灌装、封口与分配工序
• 机器人系统：用于精确运动与过程控制的紧凑型阀门

优缺点（摘要）

• 优点：切换速度快、体积小、电子ON/OFF控制简单、可靠性高、易于维护、适合频繁操作。
• 缺点：与某些工业阀相比耐压能力较低，性能受密封设计影响，需合适的电压控制，特殊应用可能需要定制开发。

故障排除（常见问题及处理）

• 阀门不工作：检查电源电压、线圈通断/电阻、布线与连接。
• 流量控制差：检查是否有堵塞，确认阀门选择与密封状态，清洁阀门并检查工作压力。
• 过热：确认占空比与电压，检查散热并审查热设计。
• 泄漏：检查/更换翻板及密封件，改善装配精度与密封材料。

技术规格

• 品牌：Weilong Technology
• 型号：WL0725
• 额定电压 (V)：直流 3–48V
• 额定功率 (W)：3-6 W
• 工作型式：翻板式设计
• 保持力 (N)：50 Gf
• 行程 (mm)：19.7 mm
• 复位时间：50 ms
• 使用寿命：30万次
• 认证：CE, RoHS, ISO9001
• 材料：碳钢外壳，镀锌处理
• 引线长度 (mm)：200
• 安装方式：可调螺钉
• 尺寸公差：±0.1 mm
• 防水性：无
• 绝缘等级：F (155 °C)
• 耐压测试：AC 600V 50/60Hz 2s
• 失磁保持力：0
• 工作温度：-10 °C - 100 °C
• 占空比：1-100%
• 付款条款：电汇 (TT) 或即期信用证 (LC)
• 样品订单：可
• 保修：1 年
• 最小订购量 (MOQ)：500 件
• 供货能力：每周 5000 件
• 交货时间：30 天
• 装运港：深圳
