直动式电磁阀 WL1227

空气水燃气

产品概述

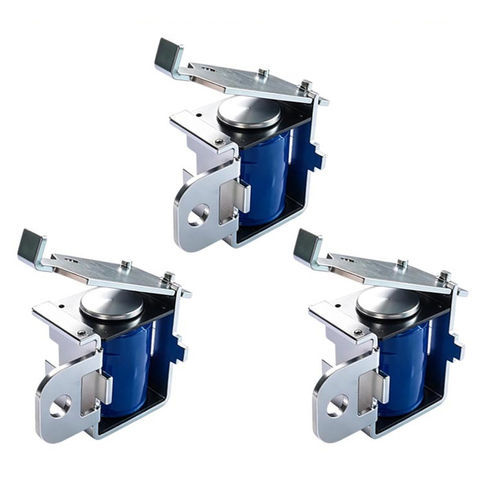

翻板式电磁铁 WL1227 为紧凑型电磁执行器，能将电能转换为精确的翻板动作，用于控制空气、液体或小幅机械定位。适用于响应速度要求高且安装空间受限的设备集成场景。

主要部件及工作原理

• 电磁线圈与绕组：通电时产生磁场。
• 铁芯与衔铁：磁性部件将磁场转化为机械位移。
• 复位弹簧：断电时将翻板复位至原位。
• 翻板机构：将衔铁位移转换为对气流、液流或机械件的控制动作。
• 外壳与安装：碳钢外壳，镀锌处理，支持可调螺丝安装以实现紧凑布局。

工作步骤

• 激活：向线圈施加直流电压（3–48 V），绕组通电。
• 产生磁力：磁场使衔铁向铁芯吸引移动。
• 翻板驱动：衔铁位移带动翻板实现开闭或定位。
• 控制功能：可用于调节气体/液体流量、释放压力或机械定位，视应用而定。
• 复位：断电后弹簧使翻板回归；设计确保动作快速且可重复。

主要特性
体积小、响应快（复位约50 ms）、功率范围可选（5–33 W）、电压与安装形式可定制。根据设计可用于连续或间歇工作。外壳为碳钢镀锌处理。

典型应用

• 印刷机械：油墨流量控制、纸张送料、气阀及定位系统。
• 医疗设备：诊断与实验设备中的流体控制。
• 工业自动化：自动化设备中的切换、锁定与微位移定位。
• 气动与流体控制：对空气、气体和液体流量的精确控制。
• OEM 设备与智能装置中的紧凑驱动方案。

优点与缺点

• 优点：占地小、切换速度快且精确、与大型执行器相比能耗低、支持 OEM 定制。
• 缺点：绝对推力量小于大型执行器，超额持续运行可能导致过热，极高循环次数下若无适当维护会产生机械磨损。

故障排查（常见问题与解决方法）

• 不动作：检查供电电压，测量线圈电阻并检查电气连接。
• 推力弱：确认运行电压，减少机械摩擦或考虑更大推力机型。
• 过热：检查占空比，避免超出额定连续运行；必要时改善散热。
• 响应慢：检查是否有阻塞，确认弹簧设计并减少过载。

技术资料
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

技术规格

• Brand: Weilong Technology
• Model: WL1227
• 电压范围：DC 3–48 V（可定制）
• 功率范围：5–33 W
• 响应/复位时间：约50 ms
• 保持力：约300 gf（非励磁时保持力 0）
• 行程：0 mm（翻板式动作）
• 寿命：约300,000 次循环（典型）
• 材料/外壳：碳钢，镀锌处理
• 引线长度：200 mm
• 安装方式：可调螺丝安装
• 工作温度：-10 °C 至 100 °C
• 占空比：1–100%（依设计而定）
• 绝缘等级：F（155 °C）
• 耐压测试：AC 600 V，2 s
• MOQ / 供应：MOQ 500 pcs；产能约5000 pcs/周
• 保修：1 年
