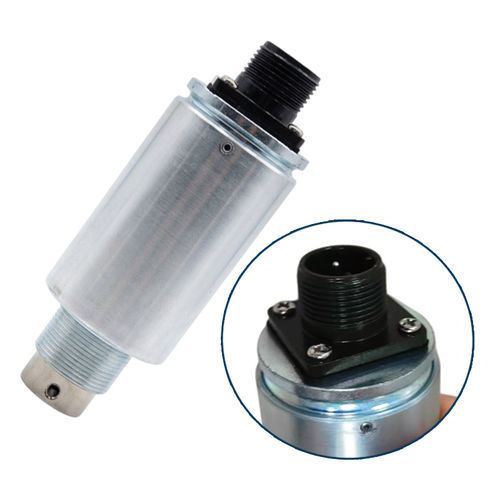

吸持电磁铁 WL4297

线性闭锁管状

概述
管状拉式电磁铁在通电时将衔铁（柱塞）拉入圆柱形线圈内，产生直线运动。其由圆柱形线圈、铁磁性外壳和可移动的衔铁（芯）组成。当电流通过线圈时产生磁场，衔铁被吸入线圈，实现直线位移。管状电磁铁采用闭合式设计，与开框式相比具有更高的强度、稳定性和一致的磁路性能，适用于空间受限场合和工厂自动化。

主要特征与优势

• 紧凑的圆柱体结构，保护内部免受灰尘和机械损伤
• 闭合（管状）设计，保证稳定性和一致的磁路
• 多种尺寸与直流电压可选（常见：12 V、24 V），适用于 OEM 和定制应用
• 高力密度、响应快，适合运动控制与工业自动化
• 低噪音、能效较高；可按需定制电压、行程和推拉力

应用

• 自动化系统：驱动杠杆、阀门、开关及精密线性运动
• 锁控与门禁系统（售货机、电子锁）
• 需要精确直线运动的医疗设备
• 汽车：车门锁、燃油系统执行器、与变速相关的控制
• 办公设备与印刷机械（复印机、打印机）
• 包装、纺织及小型工业设备，特别是空间受限的设计

优缺点
优点

• 体积小而力大，磁路效率高
• 闭合管状结构保护内部件免受灰尘和潮气侵蚀，提高使用寿命
• 线性响应快，适用于高速设备和重复性自动化任务
• 可配置（电压、行程、占空比），适用范围广

缺点

• 行程增加时拉力下降——对超长行程场合效果有限
• 连续运行会产生热量；长时间运行需管理占空比与散热
• 励磁时需持续供电（锁定型除外），且仅限于线性运动

故障排查与维护（常见故障及处理方法）

• 无动作：检查电源与电压，检查布线/接线与连接件，测量线圈电阻以发现断路，确认控制信号。
• 拉力弱：确保电压/电流正确，缩短行程或选用更大拉力型号，减小气隙，核对对中。
• 过热：遵守额定占空比，增加通风/冷却，确认电压正确，必要时考虑连续工作型。
• 响应慢：稳定电源，清洁/检查摩擦或污垢，检查/更换回位弹簧，必要时更换衰退的线圈。
• 噪音/振动：拧紧安装件，校正对中，替换磨损内件；交流嗡嗡声可考虑改用直流或整流。
• 衔铁卡滞：清理污物，在设计允许下使用合适润滑，消除偏载并校正对中，替换损坏零件。
• 间歇性工作：检查松动电气连接、电源不稳、控制信号故障或线圈部分损坏。
• 线圈烧毁：确保额定电压与占空比正确，改善散热，更换故障电磁铁。
• 预防性维护提示：定期检查与清洁，核对电压与占空比，确认部件对中，恶劣环境下使用保护外壳。

选型指南：如何选择管状拉式电磁铁
1) 明确机械需求：所需力（使用安全系数，通常1.5×）与行程（行程越长力越下降）。
2) 匹配供电与占空比：选择合适的直流电压（常见6 V / 12 V / 24 V）；根据使用选择间歇或连续工作型。
3) 考虑环境条件与耐久性：必要时选择合适 IP 等级与高温绝缘；恶劣环境选耐腐蚀材料。
4) 确保物理集成：确认尺寸、安装方式与螺纹选项符合安装要求。

特性 / 技术规格

• Brand: Weilong Technology
• Model Number: WL4297
• 额定电压 (V): DC 12 V 或 24 V
• 额定功率 (W): 80—150 W
• 工作形式: 管状拉推型
• 保持力: 2.45 kg（按规格）
• 行程 (mm): 5–10 mm
• 复位时间 (s): 0.1 s
• 使用寿命: 300,000 次
• 认证: CE, ROHS, ISO9001
• 材料: 碳钢外壳，镀锌处理
• 引线长度 (mm): 200 mm
• 安装方式: 可调螺钉与帽
• 尺寸公差: +/- 0.1 mm
• 防水: 无（未指定防水等级）
• 绝缘等级: F
• 耐压测试: AC 600 V 50/60 Hz 2 s
• 非励磁保持力: 0
• 工作温度: -10°C 至 100°C
• 占空比: 1–100%
• 螺纹深度 (mm): /
• 付款方式: TT，或即期信用证
• 样品订单: 是
• 保修: 1 年
• 最小起订量: 1000 件
• 供应能力: 每周 5000 件
• 交货期: 30 天
• 装运港: 深圳
