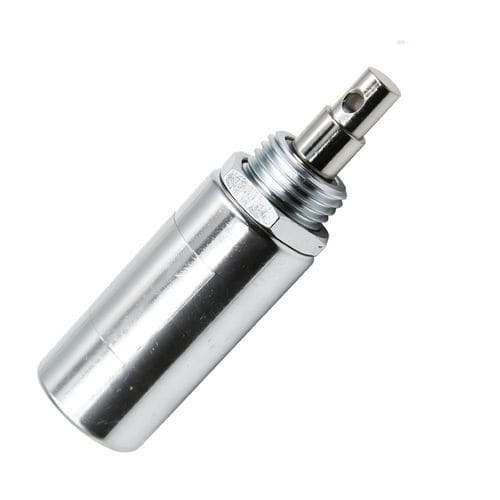

吸持电磁铁 WL1939

线性闭锁分拣

概述
拉式管状电磁铁是一种将电能转换为线性运动的电磁执行器，通过在圆柱形线圈内拉动中心动铁芯实现直线位移。Weilong AS 1939（商业参考 WL1939）适用于需要在低直流电压下实现快速、可重复线性驱动的紧凑安装场合。

主要特性

• 圆柱形防护外壳，提高防尘和机械损伤能力
• 响应速度快，磁场集中，适合精确驱动
• 支持低直流电压（DC12V、DC24V），行程和安装选项可配置
• 带引线、螺钉安装，便于电气集成

典型应用

• 工业自动化：分拣、包装和装配设备
• 售货与售票机：锁定、释放与出货机构
• 医疗设备：流体控制、样品定位与精密操作
• 汽车系统：控制单元、锁止机构
• 消费电器：咖啡机、门禁控制与家用设备

优点 / 缺点
优点：

• 紧凑的管状结构，保护内部组件
• 初始拉力大，动作迅速
• 对短频繁循环具有能效优势，易于系统集成
• 行程、功率和安装方式可定制

缺点：

• 随着行程增加拉力下降；行程长度有限
• 通常需要回位弹簧以保证可靠复位
• 连续工作会产生热量，需遵守额定工作制并做好散热
• 性能受对中和气隙影响较大

故障排查（常见问题与检查要点）

• 不起作用：检查电源电压、接线、线圈通断及控制信号
• 拉力低：确认额定电压，缩短行程，检查动铁芯对中或选用更大拉力型号
• 过热：确认工作制、正确电压和通风；考虑耐高温型号
• 动作延迟：稳定电源，检查内部摩擦并检查回位弹簧
• 噪音/振动：加固安装，检查电源质量并重新对中动铁芯
• 卡死（不回位）：检查灰尘/异物、腐蚀或弹簧磨损；必要时更换
• 线圈损坏：检查过压、不当工作制或绝缘问题

产品说明书

• Brand: Weilong
• 型号：AS 1939（商业参考：WL1939）
• 额定电压：DC12V 或 24V（亦可定制其他低压）
• 额定功率：3–8 W
• 行程：2–5 mm（可定制）
• 保持力：约 350 gf
• 工作方式：拉式（另有推式可选）
• 工作制：连续（可提供不同工作制型号）
• 绝缘等级：B
• 工作温度：-10°C 至 100°C
• 引线长度：200 mm
• 安装方式：螺钉
• 使用寿命：约 200,000 次循环（视应用而定）
• 认证：CE, RoHS, ISO9001
• 最小起订量：1000 件；供货能力：约 5000 件/周
• 交货期：30 天；装运港：Shenzhen
• 付款条款：TT 或 即期信用证；保修：1 年；支持样品订单

技术规格

• Brand: Weilong
• 型号：AS 1939 (WL1939)
• 电压：DC12V / DC24V
• 功率：3–8 W
• 行程：2–5 mm（可定制）
• 保持力：~350 gf
• 工作周期：1–100%（型号相关）
• 绝缘等级：B
• 工作温度：-10°C 至 100°C
• 引线长度：200 mm
• 安装方式：螺钉
• 寿命：~200,000 次循环
• 认证：CE, RoHS, ISO9001
