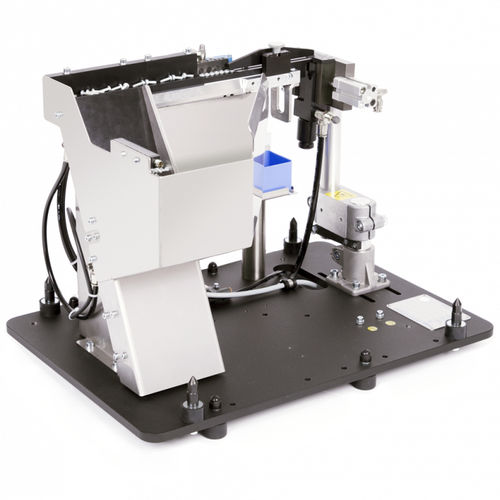

螺母给进装置 ZEL series

步进螺钉用于螺钉

概述
ZEL 台阶式料斗用于温和地输送和分离螺钉、螺母与销钉，尽量减少磨损。节拍可达 0.8 秒，适合高产能应用。低振动出口轨道减少零件摆动与颗粒产生，适用于涂层件与敏感件。内置传感器与降噪措施提升工艺可靠性并保护作业环境。

结构与材料
料斗主体为不锈钢。集成滑块可选硬化工具钢或塑料，以降低磨损与污染。可选配带式补料仓以延长自动供料时间。部件材料与表面处理满足技术清洁度要求。

特点

• 高产量（节拍可达 0.8 秒）
• 低磨损，有利于保持技术清洁度
• 适用于有涂层和敏感的零件
• 低颗粒产生
• 低振动出口轨道可降低噪音与零件摆动
• 可配置用于 Pick & Place，配合 Escapement TPP
• 内置传感器提高工艺可靠性

功能部件（关键部位）

• 进料控制用于分离
• 分离机构（Escapement）
• 紧固件存储料斗
• 用于温和输送的提升油缸
• 可选 BR‑S 防污制动以提升清洁度

技术参数（概览）
系列 | ZEL240 | ZEL360 | ZEL480
A 宽度 [mm] | 480 | 640 | 1296
B 深度 [mm] | 340 | 536 | 1000
C 高度 [mm] | 456 | 602 | 1141
重量 [kg] | 约 60 | 约 85 | 约 350
装填量 [ltr] | 1.2 | 3.0 | 15.0
装填重量 [kg] | 6.0 | 14.0 | 约 100.0
D 到料斗的高度 [mm] | 397 | 437 | 1033

适用紧固件 — 螺钉
头径 [mm] | 2.5–12.5 | 6.0–20.0 | 12.0–32.0
螺纹 | M2–M6 | M4–M12 | M6–M16
总长 [mm] | ≤ 42 | ≤ 73 | ≤ 160

适用紧固件 — 螺母
对角尺寸 [mm] | ≤ 12.5 | ≤ 20 | ≤ 32.0
螺纹 | ≤ M8 | ≤ M10 | ≤ M16
高度 [mm] | ≤ 9.5 | ≤ 9.5 | ≤ 20.0

适用紧固件 — 销钉
销径 [mm] | ≤ 8 | ≤ 14 | ≤ 24.0
长度 [mm] | ≤ 48 | ≤ 73 | ≤ 160

备注
*SDH = 消音罩；尺寸单位为毫米，技术变更如有必要。对于特别大型的紧固件可提供定制方案。

技术规格

• 系列：ZEL240、ZEL360、ZEL480
• 典型节拍：最短 0.8 秒
• 主要材料：不锈钢料斗；滑块为硬化工具钢或塑料
• 低振动出口轨道用于涂层件与敏感件
• 内置传感器用于工艺监测
• 可选消音罩（SDH）以降低噪声排放
• 可选带式补料仓以提高供料自主性
• 可配置用于 Pick & Place，配合 Escapement TPP
• 设计旨在最小化磨损与颗粒产生以满足技术清洁要求
