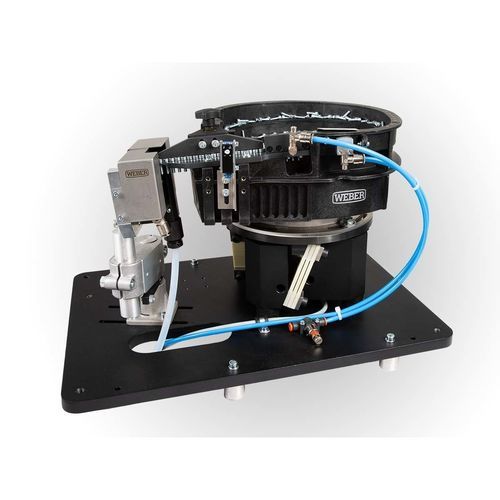

旋转给料机 ZEB series

振动用于散料旋转

概述
振动涡旋式料斗 ZEB 适用于各类小零件及紧固件的分类、缓冲与供料，例如螺钉、螺母、销钉、垫圈、盖帽及特殊元件。料斗采用耐磨表面和特殊涂层以保护被输送件并减少磨损。推进采用隔音振动机构，亦可选配隔音罩（SDH）以进一步降低噪音排放。

选配装置

• 缺料/料位传感器
• 物料到位检测（存在控制）
• 位置指示器
• 带式贮料仓（补料料斗），用于延长补料间隔

特点

• 料斗表面耐磨，使用寿命长
• 特殊涂层可保护输送件并降低噪音
• 适用于长螺钉、薄垫圈和头重型螺钉
• 通用性高，适配多种紧固件
• 采用振动技术进行分拣与输送，输送节拍高（循环节拍约0.8秒）

振动涡旋式料斗 ZEB 技术参数（概要）
系列 | ZEB120 | ZEB240 | ZEB360
A 宽度 [mm] | 480 | 480 | 640
（带 SDH*） | 497 | 497 | 650
B 深度 [mm] | 340 | 340 | 536
（带 SDH*） | 353 | 353 | 547
C 高度 [mm] | 456 | 456 | 602
（带 SDH*） | 463 | 463 | 607
重量 [kg] | 25（带 SDH*） | 54（带 SDH*） | 80（带 SDH*）
装载体积 [L] | 0.3 | 1.2 | 3.8
装载重量 [kg] | 1.2 | 6.0 | 17.0
D 到料斗高度 [mm] | 290 | 300 | 360
E 到 FSK 的高度** [mm] | 305 | 382 | 440

螺钉/螺栓
头部直径 [mm] | 2.0 – 4.0 | 2.5 – 12.5 | 6.0 – 24.0
螺纹 | M1 – M2 | M2 – M6 | M4 – M14
总长 [mm] | ≤ 22 | ≤ 48 | ≤ 73

螺母
对角尺寸 [mm] | — | ≤ 12.5 | ≤ 20
螺纹 | — | ≤ M8 | ≤ M10
高度 [mm] | — | ≤ 9.5 | ≤ 9.5

无头销/定位销
销直径 [mm] | — | ≤ 8 | ≤ 16
长度 [mm] | — | ≤ 50 | ≤ 80

*SDH = 隔音罩，**FSK = 料位监控装置

特征 / 规格（简要）

• 型号系列：ZEB120、ZEB240、ZEB360
• 适用于螺钉、螺母、销钉、垫圈、盖帽及特殊元件
• 耐磨表面与特殊涂层可降低磨损并保护被输送件
• 采用隔音振动驱动，支持可选隔音罩（SDH）
• 高节拍输送：循环节拍可达约0.8秒
• 装载量（L）：0.3 / 1.2 / 3.8（对应 ZEB120 / ZEB240 / ZEB360）
• 装载重量（kg）：1.2 / 6.0 / 17.0（对应 ZEB120 / ZEB240 / ZEB360）
• 可选项：料位传感器、到位检测、位置指示、带式补料仓
