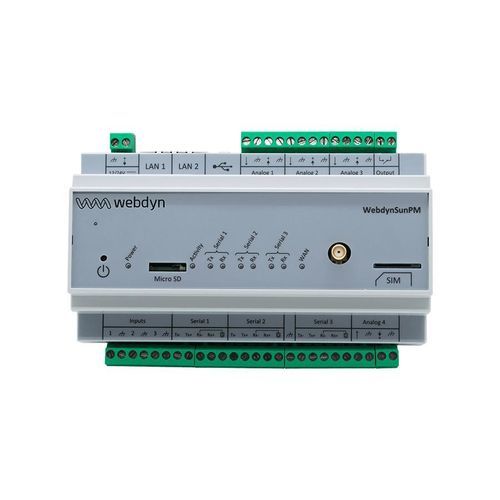

通信网关 WebdynSunPM

IoT远程测量MQTT

产品概述
WebdynSunPM 4G 集中器是一款用于光伏系统监测与控制的网关。它采集并分析来自逆变器、计量表和传感器的数据，执行电力管理策略以调节并网注入、优化能量存储并管理自耗。通过内置网页服务器和配置向导可进行本地配置，必要时也支持远程配置。数据可发送至一个或两个服务器，或本地存储于 micro SD 卡。

主要功能 — 硬件

• 4G 连接 (LTE-FDD B1/B3/B5/B7/B8/B20/B28)
• 以太网 (2x RJ45)
• 导轨安装（DIN 导轨）
• 数字输入 (3x)
• 模拟输入：0–10 V / 4–20 mA (4x)
• 继电器输出 (1x)
• RS485 / RS422 接口 (3x)
• USB 接口 (1x)
• micro SD 卡插槽
• SIM 卡插槽

主要功能 — 软件 / 协议

• 告警与事件管理
• 远程配置与固件更新
• 电源管理：零注入、功率调节、BESS 管理、自耗优化
• MQTT / MQTT(s)
• FTP / SFTP
• HTTP(s) / WebDAV
• 短信（SMS）配置
• 兼容 SunSpec 标准

优势

• 中立网关：支持 SunSpec、Modbus RTU/TCP 及多种专有逆变器协议
• 兼容大量逆变器/计量表/传感器品牌
• 对光伏电站容量无固有限制
• 逆变器自动发现
• 移动数据消耗低
• 支持两个目标服务器
• 内置直观的网页服务器和配置向导
• 可选功能：零注入、解耦、功率调节、BESS 管理

应用场景

• 光伏发电实时监控
• 灵活性交易与市场参与
• 电源管理（包括对电网的零注入）
• 负价管理
• BESS（电池储能系统）管理
• 电动汽车充电桩管理
• 本地动作自动化
• 本地或远程维护（告警、故障排查、修正）

规格（摘要）
WebdynSunPM 4G
4G: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
LTE-FDD 数据速率 (Mbps): 10 (下载) / 5 (上传)
GPRS 数据速率 (kbps): 85.6 (下载) / 85.6 (上传)
EDGE 数据速率 (kbps): 236.8 (下载) / 236.8 (上传)

接口

• 4G 调制解调器
• 3x RS485 / RS422
• 4x 模拟输入
• 3x 数字输入
• 1x 继电器
• 1x USB
• 2x RJ45 以太网（监控与配置）
• 1x micro SD 插槽
• 1x SIM 插槽

连接器

• 1x SMA F 接口（天线）
• 2x 端子排：电源、RS485/422、脉冲输入、模拟输入、继电器

特性 / 技术规格

• 状态 LED 指示
• 导轨安装
• 直流输入：+12 至 +24 Vdc
• 功耗：最大 4 W
• 工作温度范围：-5 至 40 °C
• 存储温度：-20 至 85 °C
• 尺寸：157 x 108 x 59 mm
• 重量：340 g
• 认证：RED, RoHS, REACH
