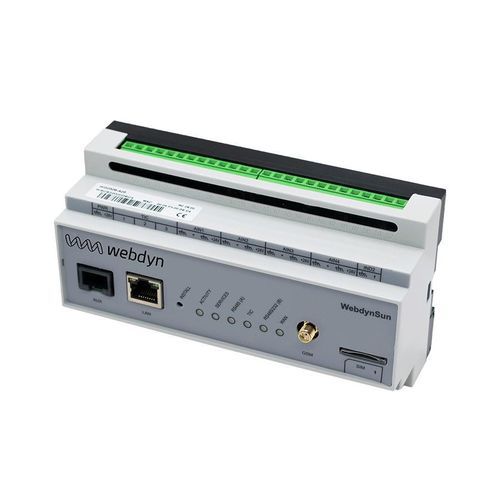

通信网关 WebdynSun

远程测量IoTGPRS

产品概述
WebdynSun 网关用于监测和采集光伏电站的运行与环境数据。设备将来自逆变器、电表和环境传感器（日照强度、温度、风速等）的指标汇总为 CSV 格式，并通过 4G/2G 移动网络、以太网或电话网络定期发送至中央服务器。内置网页服务器支持本地或远程安装与配置，网关还支持由中央平台触发的本地控制动作。

主要功能 - 硬件

• 4G 连接
• RS485 / RS422 接口
• TIC 电表支持
• 模拟量输入
• 数字量输入/输出
• 以太网端口
• DIN 导轨安装

主要功能 - 软件

• 即插即用部署
• 远程配置与管理
• 告警生成与上报

优势与收益

• 快速即插即用上线
• 单台网关可监测最多 200 台逆变器（视型号与品牌而定）
• 兼容市场上大多数逆变器
• 移动网络数据消耗极低
• 参数在单点汇聚，便于集中监控
• 实时监控与可视化
• 提升发电效率
• 支持在光伏领域常用的 Modbus 与 SunSpec 协议

应用

• 光伏电站发电量的实时监控
• 设备的远程预防性与修复性维护

规格（网络与数据速率）
WebdynSun 4G
4G：LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28；LTE-TDD B38/ B40/ B41；2G：GSM B2/ B3/ B5/ B8
LTE-FDD 数据速率 (Mbps)：10 (下行)/ 5 (上行)
LTE-TDD 数据速率 (Mbps)：7.5 (下行)/ 1 (上行)
GPRS 数据速率 (kbps)：85.6 (下行)/ 85.6 (上行)
EDGE 数据速率 (kbps)：236.8 (下行)/ 236.8 (上行)

接口

• 4G 连接
• 1x RS485
• 1x RS485/RS422
• 3x TIC 电表接口
• 4x 模拟输入
• 6x 数字输入
• 2x 数字输出
• 1x 以太网

连接器

• 1x SMA F 接头：GSM 天线
• 1x RJ45：以太网
• 2x 接线端子：电源、RS485/422、TIC、模拟输入、数字 I/O
• 1x miniSIM 卡槽

技术规格

• 状态指示 LED
• DIN 导轨安装
• 直流输入：+12 至 +24 Vdc
• 功耗：最大 4 W
• 工作温度范围：-5 °C 至 50 °C
• 存储温度：-20 °C 至 85 °C
• 尺寸：157 x 86 x 59 mm
• 重量：300 g
• 认证：EMI EN55022 B 类；CE：EN50082
