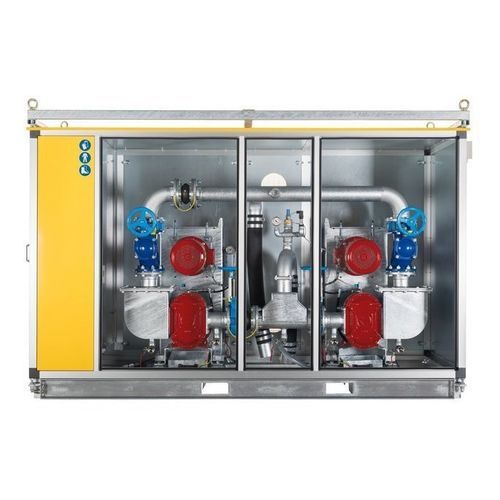

模块化真空泵组 VacUnit

圆形传输紧凑型自动

概述
Vogelsang VacUnit 是一款紧凑型真空泵站，用于真空污水系统中灰水和黑水的收集。作为集中式单元设计，VacUnit 维持输送污水所需的真空，并可将混合气液相直接在线排入下游污水系统。集成的 Vogelsang VX 系列回转叶片泵支持多相、自吸式运行，无需单独的真空收集罐。

优点

• 占地面积小，适用于空间受限的安装场所
• 通过运转/备用泵配置（DP）实现高可用性
• 系统设计简化，无需独立的真空收集罐
• QuickService 设计减小维护工作量
• 实现气液同相在线输送
• 对异物和堵塞不敏感，耐干运转

基本原理 / 工作原理
VacUnit 保持真空下水系统所需的真空度。其多相泵送概念可同时输送空气和液体，并将其在线排入下游系统，从而无需外加真空收集罐或单独的真空/污水泵。

型号

• VacUnit DP（双泵站）：经典双泵设计，具备冗余泵单元和智能泵控，可在单泵故障时仍保持连续运行并处理峰值负荷。
• VacUnit SP（单泵站）：采用 Vogelsang VX 系列回转叶片泵的单泵设计，结构简单、运行可靠且维护便捷。

特点

• Vogelsang VX 系列回转叶片泵，采用 QuickService 设计以实现快速维护
• DP 型具备运转/备用冗余配置以提高可用性
• 多相泵送概念允许气液在线排放

可选项

• 电加热装置，用于防冻保护和低温户外安全运行
• 运行数据采集、在线监测与远程维护的控制接口；可通过 VEBSys 网页门户进行远程访问与支持
• 20' 或 40' 容器化可步入机房，提供额外设备空间并可定制化布局
• 防候与隔音外壳，采用铝型材主结构、内保温多层夹芯板、通风格栅及带锁服务门

下载与文档（仅标题）

• 数据表：VacUnit DP - Double pumping station
• ePaper：VacUnit DP - Double pumping station
• 数据表：VacUnit SP - Single pump station
• ePaper：VacUnit SP - Single pump station
• 宣传册：适用于列车检修设施的易维护服务站

更多信息
VacUnit 适用于空间受限且需要可靠真空产生与污水排放的真空污水收集系统。其设计注重可用性、简化维护以及对堵塞与异物的抵抗能力，适合铁路维护设施及类似服务场所使用。

技术规格

• 产品系列 / 型号名称：VacUnit（DP 和 SP 变体）
• 泵型：Vogelsang VX 系列回转叶片泵（支持多相、自吸、耐干运转）
• 系统概念：多相泵送 — 在同一操作中输送液体与空气；在线排放至下游污水系统
• 设计亮点：占地紧凑、运转/备用冗余（DP）、QuickService 维护概念
• 可选项：电加热、远程监测/VEBSys、容器化步入式机房、防候与隔音保护柜
• 应用：用于铁路维护设施及类似场所的真空污水收集与排放系统（灰水与黑水）
