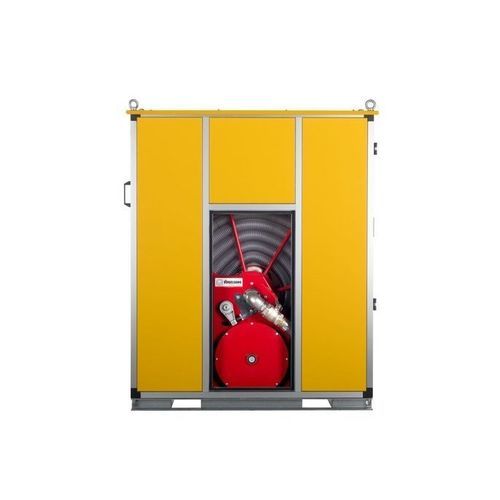

吸气管卷盘 ReelUnit

电动自动收缩用于水

概述 用于铁路给水和真空排放污水的软管卷盘系统。ReelUnit是在常规供排水模块因特殊结构条件无法使用时的替代方案。ReelUnit为专业软管卷盘系统，用于通过吸引清空厕所储罐（ReelUnit WD）以及为客运列车供水（ReelUnit WS）。根据需求，可提供紧凑的多列型或特别纤薄的单列型卷盘系统。

主要优点

• 结构极为紧凑
• 适用于地面或地板下安装
• 提供室内和室外使用型号
• 弹簧回收和电动回收用于卷回软管
• 紧凑的多列型和纤薄的单列型可应对不同轨侧限制

应用

• 真空污水排放（清空厕所储罐）— ReelUnit WD
• 客运列车供水 — ReelUnit WS
• 用于轨道间狭窄通道，通过地面安装避免侵入铁路轮廓限界

型号

• ReelUnit U：为安装在轨道间狭窄通道而开发的地板下软管卷盘解决方案；需要维修的组件可以从外壳中提起，便于在通行面高度进行检修。
• ReelUnit S：地面固定式卷盘系统，用于排放（WD）或加注（WS）；提供弹簧卷盘或电机驱动卷盘；室外版本可配备保温外壳和防冻加热器。
• ReelUnit M：安装在手推车/小车上的移动软管卷盘解决方案，可在不同作业位置灵活提供软管。
• ReelUnit SP：带集成真空泵单元的独立解决方案，可在不依赖集中真空系统的情况下清空厕所储罐。

功能与选项

• 自动化：充注量预选、真空抽取站自动断电、远程维护访问、自动化运行数据采集
• 数据采集：可选的运行参数记录与分析，例如充注和冲洗周期
• 流量监测与控制元件，用于过程记录和自动化
• EasyConnect Plus：具有专利阀门设计的无滴吸入接头，保障卫生排放；紧凑轻量，集成软管旋转接头，便于人体工程学操作
• 远程控制：可选无线遥控用于阀门操作和软管自动回收
• 饮用水箱液位监测：通过ICE无线模块将箱体液位无线传输到加注站以实现自动断电
• 软管回收系统：自动回收以实现平顺且符合人体工程学的软管操作；提供弹簧或电动回收
• 户外适应性：防冻保温外壳和加热器

技术规格

• 品牌：Vogelsang
• 商用名称（型号）：ReelUnit
• 功能：污水吸引（WD）和供水（WS）
• 安装方式：地板下（U）、地面 / 固定（S）、移动（M）、带集成真空泵的独立型（SP）
• 软管回收：弹簧回收、电动回收、可选自动回收系统
• 选项：自动化、数据采集、流量监测、EasyConnect Plus 接头、远程控制（无线）、通过 ICE 模块的液位监测
• 维护：地板下单元（U）允许将组件提升到通行面高度以便维护
• 环境：适用于室内和室外安装的型号；室外单元可加热/保温
• 典型使用场景：在无法安装常规模块的情况下，用于铁路的供排水维护设备
